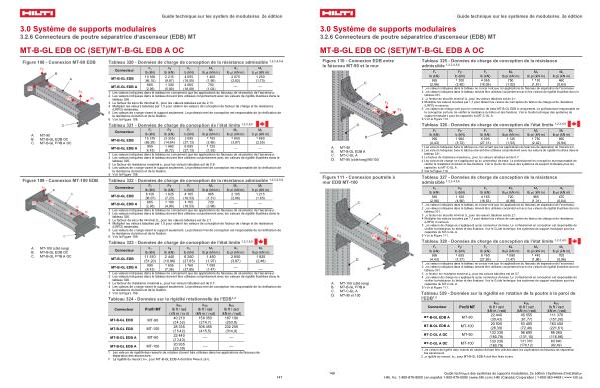

3.0 Système de supports modulaires
3.2.6 Connecteurs de poutre séparatrice d’ ascenseur( EDB) MT
MT-B-GL EDB OC( SET)/ MT-B-GL EDB A OC
Figure 110- Connexion EDB entre le faisceau MT-90 et le mur
A. |
MT-90 |
B. |
MT-B-GL EDB A |
C. |
MT-C-GL A |
D. |
MT-80( côté long)/ 90 / 100 |
Figure 111- Connexion poutrelle à mur EDB MT-100
A. |
MT-100( côté long) |
B. |
MT-B-GL EDB A |
C. |
MT-C-GL A |
D. |
MT-90 et 100 |
3
Guide technique sur les systèmes de modulaires, 2e édition
Tableau 325- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5, 6
Fx
Fy
Fz Mx
My
Mz lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) lb pi( kN m) 665
1 300 4 065 750
1 185
460( 2,96)( 5,80)( 18,09)( 1.02)( 1,61)( 0,63)
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur. 2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le tableau 331. 3 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,1. 4 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance
( LRFD) minimales.
5 Les valeurs de charge sont pour le connecteur de base MT-B-GL EDB A uniquement. Le professionnel responsable de la conception est tenu de vérifier la résistance du béton et des fixations. Voir le Guide technique des systèmes de support modulaire pour les capacités du MT-C-GL A. 6 Voir la Figure 110.
Tableau 326- Données de charge de conception de l ' état limite 1, 2, 3, 4, 5
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
Mx lb pi( kN m) |
My lb pi( kN m) |
Mz lb pi( kN m) |
995( 4,43) |
1 960( 8,72) |
6 095( 27,13) |
1 125( 1,53) |
1 780( 2,42) |
690( 0,94) |
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur. |
2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le |
tableau 331. |
3 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,7. |
4 Les valeurs de charge ne s’ appliquent qu’ au connecteur de base. Le professionnel en conception est responsable de |
vérifier la résistance du béton et des fixations. Voir le Guide technique des systèmes de support modulaire pour les |
capacités du MT-C-GL A. |
5 Voir la Figure 110. |
Tableau 327- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5, 6
Fx
Fy
Fz Mx
My
Mz lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) lb pi( kN m) 665
1 100 4 165 720
965
470( 2,96)( 4,90)( 18,53)( 0,98)( 1.31)( 0,64)
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur. 2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le tableau 331. 3 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,1. 4 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance
( LRFD) minimales. 5 Les valeurs de charge ne s’ appliquent qu’ au connecteur de base. Le professionnel en conception est responsable de vérifier la résistance du béton et des fixations. Voir le Guide technique des systèmes de support modulaire pour les capacités du MT-C-GL A. 6 Voir la Figure 111.
Tableau 328- Données de charge de conception de l ' état limite 1, 2, 3, 4, 5
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
Mx lb pi( kN m) |
My lb pi( kN m) |
Mz lb pi( kN m) |
995( 4,43) |
1 655( 7,37) |
6 260( 27,85) |
1 080( 1,47) |
1 445( 1,96) |
705( 0,96) |
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur. |
2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le |
tableau 331. |
3 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,7. |
4 Les valeurs de charge ne s’ appliquent qu’ au connecteur de base. Le professionnel en conception est responsable de |
vérifier la résistance du béton et des fixations. Voir le Guide technique des systèmes de support modulaire pour les |
capacités du MT-C-GL A. |
5 Voir la Figure 111. |
Tableau 329- Données sur la rigidité en rotation de la poutre à la paroi de l ' EDB 1, 2
Connecteur
MT-B-GL EDB A
MT-B-GL EDB A
MT-C-GL A OC
MT-C-GL A OC
Profil MT
MT-90 MT-100 MT-90 MT-100 kMx lb ft / rad( kN m / rad)
22 440( 30,43) 20 935( 28,39) 133 335( 180,78) 133 335( 180.78) kMy lb ft / rad( kN m / rad)
45 555( 61,77) 53 455( 72,48) 96 690( 131,10) 131 370( 178,12) kMz lb ft / rad( kN m / rad)
111 370( 151,00) 163 450( 221,61) 86 265( 116,96) 60 840( 82,49)
1 Les valeurs de rigidité des ressorts de rotation doivent être utilisées dans les applications de faisceau de séparation des ascenseurs. 2 La rigidité du ressort, kFx, pour MT-B-GL EDB A doit être fixée à zéro.
148 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
