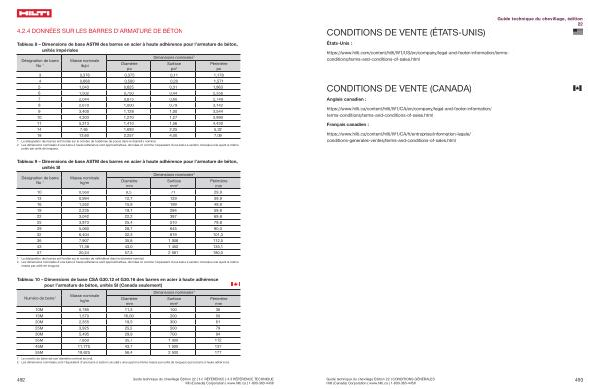

4.2.4 DONNÉES SUR LES BARRES D ' ARMATURE DE BÉTON
Tableau 8 – Dimensions de base ASTM des barres en acier à haute adhérence pour l ' armature de béton , unités impériales
Désignation de barre
No 1
Masse nominale lb / pi
Diamètre po
Dimensions nominales 2 Surface po 2
Périmètre po
3 0,376 0,375 0,11 1,178 4 0,668 0,500 0,20 1,571 5 1,043 0,625 0,31 1,963 6 1,502 0,750 0,44 2,356 7 2,044 0,875 0,60 2,749 8 2,670 1,000 0,79 3,142 9 3,400 1,128 1,00 3,544 10 4,303 1,270 1,27 3,990 11 5,313 1,410 1,56 4,430 14 7,65 1,693 2,25 5,32 18 13,60 2,257 4,00 7,09
1 La désignation des barres est fondée sur le nombre de huitièmes de pouce dans le diamètre nominal . 2 Les dimensions nominales d ' une barre à haute adhérence sont approximatives , données ici comme l ' équivalent d ' une barre à section circulaire unie ayant le même poids par unité de longueur .
Tableau 9 – Dimensions de base ASTM des barres en acier à haute adhérence pour l ' armature de béton , unités SI
Désignation de barre
No 1
Masse nominale kg / m
Diamètre mm
Dimensions nominales 2 Surface mm 2
Périmètre mm
10 0,560 9,5 71 29,9 13 0,994 12,7 129 39,9 16 1,552 15,9 199 49,9 19 2,235 19,1 284 59,8 22 3,042 22,2 387 69,8 25 3,973 25,4 510 79,8 29 5,060 28,7 645 90,0 32 6,404 32,3 819 101,3 36 7,907 35,8 1 006 112,5 43 11,38 43,0 1 452 135,1 57 20,24 57,3 2 581 180,0
1 La désignation des barres est fondée sur le nombre de millimètres dans le diamètre nominal . 2 Les dimensions nominales d ' une barre à haute adhérence sont approximatives , données ici comme l ' équivalent d ' une barre à section circulaire unie ayant la même masse par unité de longueur .
Tableau 10 – Dimensions de base CSA G30.12 et G30.16 des barres en acier à haute adhérence pour l ' armature de béton , unités SI ( Canada seulement )
Numéro de barre 1
Masse nominale kg / m
Diamètre mm
Dimensions nominales 2 Surface mm 2
Périmètre mm
10M 0,785 11,3 100 36 15M 1,570 16,00 200 50 20M 2,355 19,5 300 61 25M 3,925 25,2 500 79 30M 5,495 29,9 700 94 35M 7,850 35,7 1 000 112 45M 11,775 43,7 1 500 137 55M 19,625 56,4 2 500 177
1 Le numéro de barre est son diamètre nominal arrondi . 2 Les dimensions nominales sont l ' équivalent d ' une barre à section circulaire unie ayant la même masse par unité de longueur que la barre à haute adhérence .
492 Guide technique du chevillage Édition 22 | 4.0 RÉFÉRENCE | 4.3 RÉFÉRENCE TECHNIQUE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
