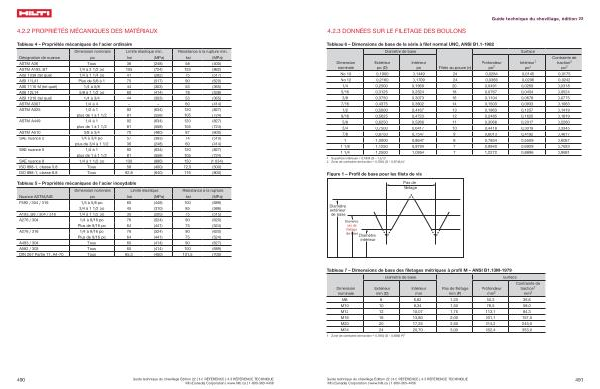

Guide technique du chevillage , édition 22
4.2.3 DONNÉES SUR LE FILETAGE DES BOULONS
Tableau 6 – Dimensions de base de la série à filet normal UNC , ANSI B1.1-1982
Dimension nominale
Extérieur po ( D )
Diamètre de base
Intérieur po
Filets au pouce ( n )
Surface
Profondeur Intérieur 1 po 2 po 2
Contrainte de traction 2 po 2
No 10 0,1900 0,1449 24 0,0284 0,0145 0,0175 No 12 0,2160 0,1709 24 0,0366 0,0206 0,0242 1 / 4 0,2500 0,1959 20 0,0491 0,0269 0,0318 5 / 16 0,3125 0,2524 18 0,0767 0,0454 0,0524 3 / 8 0,3750 0,3073 16 0,1104 0,0678 0,0775 7 / 16 0,4375 0,3602 14 0,1503 0,0933 0,1063 1 / 2 0,5000 0,4167 13 0,1963 0,1257 0,1419 9 / 16 0,5625 0,4723 12 0,2485 0,1620 0,1819 5 / 8 0,6250 0,5266 11 0,3068 0,2017 0,2260 3 / 4 0,7500 0,6417 10 0,4418 0,3019 0,3345 7 / 8 0,8750 0,7547 9 0,6013 0,4192 0,4617 1 1,0000 0,8647 8 0,7854 0,5509 0,6057 1 1 / 8 1,1250 0,9704 7 0,9940 0,6929 0,7633 1 1 / 4 1,2500 1,0954 7 1,2272 0,8896 0,9691
1 Superficie intérieure = 0,7854 ( D – 1,3 / n ) 2 2 Zone de contrainte de traction = 0,7854 ( D – 0,9743 / n ) 2
Figure 1 – Profil de base pour les filets de vis
Pas de filetage
Diamètre extérieur de base
Diamètre pas de filetage de base Diamètre
intérieur
Tableau 7 – Dimensions de base des filetages métriques à profil M – ANSI B1.13M-1979
Dimension nominale
Extérieur mm ( D )
Diamètre de base
Intérieur mm
Pas de filetage mm ( P )
Profondeur mm 2
Surface
Contrainte de traction 1 mm 2
M8 8 6,62 1,25 50,3 36,6 M10 10 8,34 1,50 78,5 58,0 M12 12 10,07 1,75 113,1 84,3 M16 16 13,80 2,00 201,1 157,0 M20 20 17,25 2,50 314,2 245,0 M24 24 20,70 3,00 452,4 353,0
1 Zone de contrainte de traction = 0,7854 ( D – 0,9382 P ) 2
Guide technique du chevillage Édition 22 | 4.0 RÉFÉRENCE | 4.3 RÉFÉRENCE TECHNIQUE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
491
