Guide technique du chevillage , édition 22 h lower , min
( voir Tableaux 1A et 1B )
Béton léger de sable ou de densité normale de 3 000 psi min .
1 1 / 2 po max .
1 3 / 4 po min .
2 1 / 2 po min . 0,875
KCM-MD LP 1 / 4 po-3 / 8 po KCM-MD LP 3 / 8 po-1 / 2 po KCM-MD LP 3 / 8 po-1 / 2 po-5 / 8 po KCM-MD LP 5 / 8 po-3 / 4 po
0,875
KCM-MD SP 1 / 4 po-3 / 8 po KCM-MD SP 3 / 8 po-1 / 2 po KCM-MD SP 3 / 8 po-1 / 2 po-5 / 8 po
Tablier « B » en acier de calibre min . 20

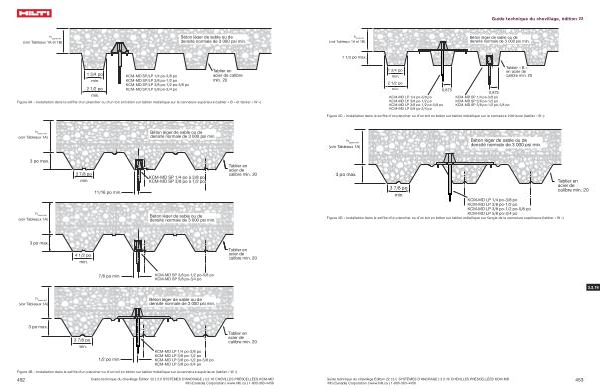

Figure 4C – Installation dans le soffite d ’ un plancher ou d ’ un toit en béton sur tablier métallique sur la cannelure inférieure ( tablier « B »)
h upper , min
( voir Tableaux 1A )
Béton léger de sable ou de densité normale de 3 000 psi min .
3 po max .
3 7 / 8 po min . KCM-MD LP 1 / 4 po-3 / 8 po KCM-MD LP 3 / 8 po-1 / 2 po KCM-MD LP 3 / 8 po-1 / 2 po-5 / 8 po KCM-MD LP 5 / 8 po-3 / 4 po
Figure 4D – Installation dans le soffite d ’ un plancher ou d ’ un toit en béton sur tablier métallique sur l ’ angle de la cannelure supérieure ( tablier « W »)
Tablier en acier de calibre min . 20
3.3.16
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.16 CHEVILLES PRÉSCELLÉES KCM-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
453
