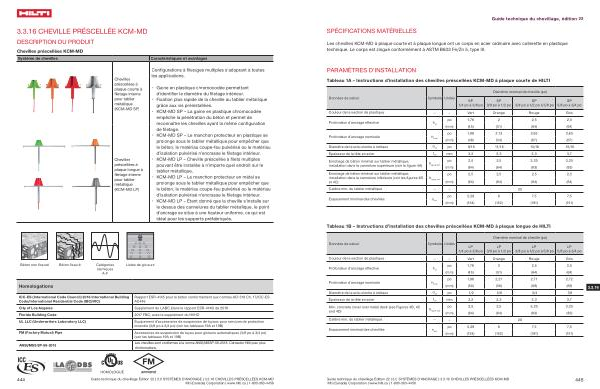

3.3.16 CHEVILLE PRÉSCELLÉE KCM-MD
DESCRIPTION DU PRODUIT
Chevilles préscellées KCM-MD Système de chevilles
Chevilles préscellées à plaque courte à filetage interne pour tablier métallique ( KCM-MD SP )
Chevilles préscellées à plaque longue à filetage interne pour tablier métallique ( KCM-MD LP )
Caractéristiques et avantages
Configurations à filetages multiples s ' adaptant à toutes les applications .
• Gaine en plastique chromocodée permettant d ' identifier le diamètre du filetage intérieur .
• Fixation plus rapide de la cheville au tablier métallique grâce aux vis préinstallées .
• KCM-MD SP – La gaine en plastique chromocodée empêche la pénétration du béton et permet de reconnaître les chevilles ayant la même configuration de filetage .
• KCM-MD SP – Le manchon protecteur en plastique se prolonge sous le tablier métallique pour empêcher que le béton , le matériau coupe-feu pulvérisé ou le matériau d ’ isolation pulvérisé n ’ encrasse le filetage intérieur .
• KCM-MD LP – Cheville préscellée à filets multiples pouvant être installée à n ' importe quel endroit sur le tablier métallique .
• KCM-MD LP – Le manchon protecteur en métal se prolonge sous le tablier métallique pour empêcher que le béton , le matériau coupe-feu pulvérisé ou le matériau d ’ isolation pulvérisé n ’ encrasse le filetage intérieur .
• KCM-MD LP – Étant donné que la cheville s ' installe sur le dessus des cannelures du tablier métallique , le point d ' ancrage se situe à une hauteur uniforme , ce qui est idéal pour les supports préfabriqués .
Béton non fissuré |
Béton fissuré |
Catégories |
|
|
sismiques |
|
|
A-F |
Listes de gicleurs
Homologations
ICC-ES ( International Code Council ) 2018 International Building Code / International Residential Code ( IBC / IRC )
Rapport ESR-4145 pour le béton conformément aux normes ACI 318 Ch . 17 / ICC-ES AC446
City of Los Angeles Supplément du LABC ( dans le rapport ESR-4145 ) de 2018 Florida Building Code UL LLC ( Underwriters Laboratory LLC )
2017 FBC , avec le supplément du HVHZ
Équipement d ’ accessoires de suspension de tuyaux pour services de protection incendie ( 3 / 8 po à 3 / 4 po ) ( voir les tableaux 19A et 19B )
FM ( Factory Mutual ) Pipe Accessoires de suspension de tuyau pour gicleurs automatiques ( 3 / 8 po à 3 / 4 po ) ( voir les tableaux 19A et 19B )
ANSI / MSS SP-58-2018
Les chevilles sont conformes à la norme ANSI / MSSP-58-2018 . Contacter Hilti pour plus d ' informations .
HOMOLOGUÉ
444 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.16 CHEVILLES PRÉSCELLÉES KCM-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
