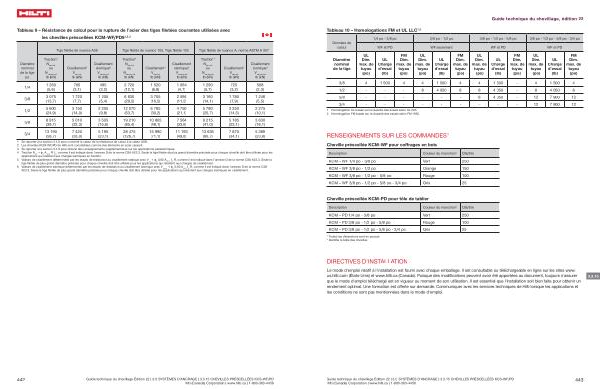

Tableau 9 – Résistance de calcul pour la rupture de l ' acier des tiges filetées courantes utilisées avec les chevilles préscellées KCM-WF / PD9 1 , 2 , 3
Tige filetée de nuance A36 Tige filetée de nuance 105 , Tige filetée 105 Tige filetée de nuance A , norme ASTM A 307
Diamètre nominal de la tige po
Traction 4
N sar , rod ou
N sar , eq , rod lb ( kN )
Cisaillement 5
V sar , rod lb ( kN )
Cisaillement sismique 6
V sar , eq , rod lb ( kN )
Traction 4
N sar , rod ou
N sar , eq , rod lb ( kN )
Cisaillement 5
V sar , rod lb ( kN )
Cisaillement sismique 6
V sar , eq , rod lb ( kN )
Traction 4
N sar , rod ou
N sar , eq , rod lb ( kN )
Cisaillement 5
V sar , rod lb ( kN )
Cisaillement sismique 6
V sar , eq , rod lb ( kN )
1 / 4
3 / 8
1 / 2
5 / 8
3 / 4
1 260 ( 5,6 )
3 075 ( 13,7 )
5 600 ( 24,9 )
8 915 ( 39,7 )
13 190 ( 58,7 )
705 ( 3,1 )
1 720 ( 7,7 )
3 150 ( 14,0 )
5 010 ( 22,3 )
7 420 ( 33,0 )
495 ( 2,2 )
1 205 ( 5,4 )
2 205 ( 9,8 )
3 505 ( 15,6 )
5 195 ( 23,1 )
2 720 ( 12,1 )
6 630 ( 29,5 )
12 070 ( 53,7 )
19 210 ( 85,4 )
28 475 ( 126,7 )
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 Les chevilles KCM-WF / PD de Hilti sont considérées comme des éléments en acier cassant 3 Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications parasismiques . 4 Traction N sar
= ф s
A se , N
R f ut
, comme il est indiqué dans l ' annexe D de la norme CSA A23.3 . Seule la tige filetée de plus grand diamètre précisée pour chaque cheville doit être utilisée pour les applications qui résistent aux charges sismiques en traction .
5 Valeurs de cisaillement déterminées par les essais de résistance au cisaillement statique avec V sar < ф s
0,60 A se , V f ut
R , comme il est indiqué dans l ' annexe D de la norme CSA A23.3 . Seule la tige filetée de plus grand diamètre précisée pour chaque cheville doit être utilisée pour les applications qui résistent aux charges de cisaillement .
6 Valeurs de cisaillement sismique déterminées par les essais de résistance au cisaillement sismique avec V sar , eq < ф s
0,60 A se , V f ut
R , comme il est indiqué dans l ' annexe D de la norme CSA A23.3 . Seule la tige filetée de plus grand diamètre précisée pour chaque cheville doit être utilisée pour les applications qui résistent aux charges sismiques en cisaillement .
1 520 ( 6,8 )
3 705 ( 16,5 )
6 785 ( 30,2 )
10 805 ( 48,1 )
15 990 ( 71,1 )
1 064 ( 4,7 )
2 594 ( 11,5 )
4 750 ( 21,1 )
7 564 ( 33,6 )
11 193 ( 49,8 )
1 290 ( 5,7 )
3 160 ( 14,1 )
5 780 ( 25,7 )
9 215 ( 41,0 )
13 635 ( 60,7 )
725 ( 3,2 )
1 780 ( 7,9 )
3 250 ( 14,5 )
5 185 ( 23,1 )
7 670 ( 34,1 )
508 ( 2,3 )
1 246 ( 5,5 )
2 275 ( 10,1 )
3 630 ( 16,1 )
5 369 ( 23,9 )
