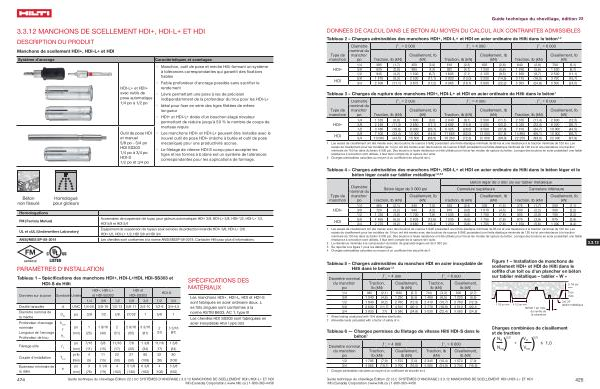

3.3.12 MANCHONS DE SCELLEMENT HDI +, HDI-L + ET HDI
DESCRIPTION DU PRODUIT
Manchons de scellement HDI +, HDI-L + et HDI Système d ' ancrage
HDI-L + et HDI + avec outils de pose automatique 1 / 4 po à 1 / 2 po
Outil de pose HDI et manuel 5 / 8 po - 3 / 4 po HDI SS303 1 / 4 po à 3 / 4 po HDI-S 1 / 2 po et 3 / 4 po
Caractéristiques et avantages
• Manchon , outil de pose et mèche Hilti formant un système à tolérances correspondantes qui garantit des fixations fiables
• Faible profondeur d ' ancrage possible sans sacrifier le rendement
• Lèvre permettant une pose à ras de précision indépendamment de la profondeur du trou pour les HDI-L +
• Idéal pour fixer en série des tiges filetées de même longueur
• HDI + et HDI-L + dotés d ' un bouchon étagé novateur permettant de réduire jusqu ' à 50 % le nombre de coups de marteau requis
• Les manchons HDI + et HDI-L + peuvent être installés avec le nouvel outil de pose HDI + ( mèche à butée et outil de pose mécanique ) pour une productivité accrue .
• Le filetage de vitesse HDI-S conçu pour accepter les tiges et les formes à bobine est un système de tolérances correspondantes pour les applications de formage .
Béton non fissuré
Homologué pour gicleurs
Homologations FM ( Factory Mutual )
UL et cUL ( Underwriters Laboratory )
Accessoires de suspension de tuyau pour gicleurs automatiques HDI + 3 / 8 , HDI-L + 3 / 8 , HDI + 1 / 2 , HDI-L + 1 / 2 , HDI 5 / 8 et HDI 3 / 4 Équipement de suspension de tuyaux pour services de protection incendie HDI + 3 / 8 , HDI-L + 3 / 8 , HDI + 1 / 2 , HDI-L + 1 / 2 , HDI 5 / 8 et HDI 3 / 4 ANSI / MSS SP-58-2018 Les chevilles sont conformes à la norme ANSI / MSSP-58-2018 . Contacter Hilti pour plus d ' informations .
PARAMÈTRES D ' INSTALLATION
Tableau 1 – Spécifications des manchons HDI +, HDI-L + HDI , HDI-SS303 et HDI-S de Hilti
Données sur la pose Symbole Unités
HDI +, HDI-L + et HDI-SS303
HDI et HDI-SS303
HDI-S
1 / 4 3 / 8 1 / 2 5 / 8 3 / 4 1 / 2 3 / 4 Douille taraudée d UNC 1 / 4-20 3 / 8-16 1 / 2-13 5 / 8-11 3 / 4-10 1 / 2-6 3 / 4-4,5 Diamètre nominal de la mèche Profondeur d ' ancrage nominale Longueur de l ' ancrage Profondeur de trou d bit po 3 / 8 1 / 2 5 / 8 27 / 32 1 5 / 8 1 h nom l
h o po ( mm )
1 ( 25 )
1 9 / 16 ( 40 )
2 ( 51 )
2 9 / 16 ( 65 )
3 3 / 16 ( 81 )
2 ( 51 )
3 3 / 16 ( 81 )
Filetage utile l th po 7 / 16 5 / 8 11 / 16 7 / 8 1 3 / 8 11 / 16 1 3 / 8 ( mm ) ( 11 ) ( 15 ) ( 17 ) ( 22 ) ( 34 ) ( 17 ) ( 34 )
Couple d ' installation T inst pi-lb 4 11 22 37 80 22 80 ( Nm ) ( 5 ) ( 15 ) ( 30 ) ( 50 ) ( 109 ) ( 30 ) ( 109 )
Épaisseur minimale de la dalle h po 3 3 1 / 8 4 5 1 / 8 6 3 / 8 4 6 3 / 8 ( mm ) ( 76 ) ( 79 ) ( 102 ) ( 130 ) ( 162 ) ( 102 ) ( 162 )
SPÉCIFICATIONS DES MATÉRIAUX
Les manchons HDI +, HDI-L , HDI et HDI-S sont fabriqués en acier ordinaire doux . L es fûts zingués sont conformes à la norme ASTM B633 , AC 1 , type III Les chevilles HDI SS303 sont fabriquées en acier inoxydable AISI Type 303
424 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.12 MANCHONS DE SCELLEMENT HDI +/ HDI-L + ET HDI Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
