5 / 8 po min . ( type )
3 po max . 3 1 / 4 po min . |
4 1 / 2 po min . |
Béton léger de sable ou de densité normale de 3 000 psi min .
4 1 / 2 po min .
|
Tablier en acier de calibre min . 20 |
Figure 5 – Pose dans le béton sur tablier métallique
Cannelure supérieure
Cannelure inférieure
Retrait 1 po max .

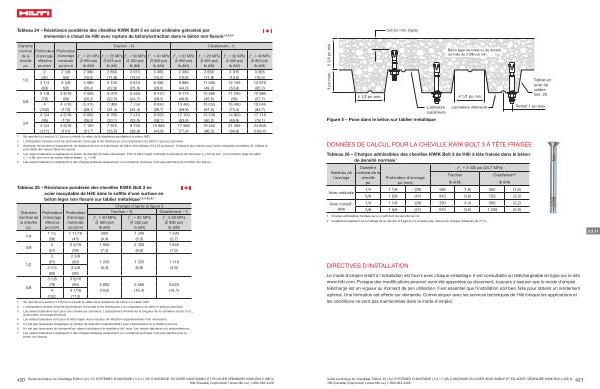

DONNÉES DE CALCUL POUR LA CHEVILLE KWIK BOLT 3 À TÊTE FRAISÉE
Tableau 26 – Charges admissibles des chevilles KWIK Bolt 3 de Hilti à tête fraisée dans le béton de densité normale 1
Matériau de l ' ancrage
Acier ordinaire
Acier inoxydable
Diamètre nominal de la cheville po
Profondeur d ' ancrage po ( mm ) ƒ ' c
= 3 000 psi ( 20,7 MPa ) Traction Cisaillement 2 lb ( kN ) lb ( kN ) 1 / 4 1 1 / 8 ( 29 ) 365 ( 1,6 ) 350 ( 1,6 ) 3 / 8 1 5 / 8 ( 41 ) 810 ( 3,6 ) 750 ( 3,3 ) 1 / 4 1 1 / 8 ( 29 ) 320 ( 1,4 ) 500 ( 2,2 ) 3 / 8 1 5 / 8 ( 41 ) 670 ( 3,0 ) 1 330 ( 5,9 )
1 Charges admissibles fondées sur un coefficient de sécurité de 4,0 . 2 Cisaillement agissant sur le filetage de la cheville . S ' il agit sur la coquille vide , réduire les charges indiquées de 70 %.
3.3.11
DIRECTIVES D ' INSTALLATION
Le mode d ' emploi relatif à l ' installation est fourni avec chaque emballage . Il est consultable ou téléchargeable en ligne sur le site www . hilti . com . Puisque des modifications peuvent avoir été apportées au document , toujours s ' assurer que le mode d ' emploi téléchargé est en vigueur au moment de son utilisation . Il est essentiel que l ' installation soit bien faite pour obtenir un rendement optimal . Une formation est offerte sur demande . Communiquer avec les services techniques de Hilti lorsque les applications et les conditions ne sont pas mentionnées dans le mode d ' emploi .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.11 VIS D ’ ANCRAGE EN ACIER INOXYDABLE ET EN ACIER ORDINAIRE KWIK Bolt 3 ( KB 3 ) Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
421
