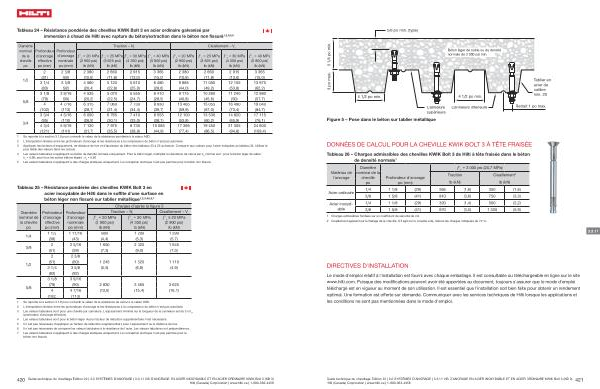

Tableau 24 – Résistance pondérée des chevilles KWIK Bolt 3 en acier ordinaire galvanisé par immersion à chaud de Hilti avec rupture du béton / extraction dans le béton non fissuré 1 , 2 , 3 , 4 , 5
Diamètre nominal de la cheville po
1 / 2
5 / 8
3 / 4
Profondeur d ' ancrage effective po ( mm )
Profondeur d ' ancrage nominale po ( mm ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN )
Traction – N r
ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement – V r ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN )
2 |
2 3 / 8 |
2 380 |
2 660 |
2 915 |
3 365 |
2 380 |
2 660 |
2 915 |
3 365 |
( 51 ) |
( 60 ) |
( 10,6 ) |
( 11,8 ) |
( 13,0 ) |
( 15,0 ) |
( 10,6 ) |
( 11,8 ) |
( 13,0 ) |
( 15,0 ) |
3 1 / 4 |
3 5 / 8 |
4 580 |
5 120 |
5 610 |
6 480 |
9 885 |
11 050 |
12 105 |
13 975 |
( 83 ) |
( 92 ) |
( 20,4 ) |
( 22,8 ) |
( 25,0 ) |
( 28,8 ) |
( 44,0 ) |
( 49,2 ) |
( 53,8 ) |
( 62,2 ) |
3 1 / 8 |
3 9 / 16 |
4 535 |
5 070 |
5 555 |
6 410 |
9 175 |
10 260 |
11 240 |
12 980 |
( 79 ) |
( 90 ) |
( 20,2 ) |
( 22,5 ) |
( 24,7 ) |
( 28,5 ) |
( 40,8 ) |
( 45,6 ) |
( 50 ) |
( 57,7 ) |
4 |
4 7 / 16 |
6 315 |
7 060 |
7 730 |
8 930 |
13 465 |
15 055 |
16 490 |
19 040 |
( 102 ) |
( 113 ) |
( 28,1 ) |
( 31,4 ) |
( 34,4 ) |
( 39,7 ) |
( 59,9 ) |
( 67,0 ) |
( 73,4 ) |
( 84,7 ) |
3 3 / 4 |
4 5 / 16 |
6 050 |
6 765 |
7 410 |
8 555 |
12 100 |
13 530 |
14 820 |
17 115 |
( 95 ) |
( 110 ) |
( 26,9 ) |
( 30,1 ) |
( 33,0 ) |
( 38,1 ) |
( 53,8 ) |
( 60,2 ) |
( 65,9 ) |
( 76,1 ) |
4 3 / 4 |
5 9 / 16 |
7 130 |
7 975 |
8 735 |
10 085 |
17 395 |
19 450 |
21 305 |
24 600 |
( 121 ) |
( 141 ) |
( 31,7 ) |
( 35,5 ) |
( 38,9 ) |
( 44,9 ) |
( 77,4 ) |
( 86,5 ) |
( 94,8 ) |
( 109,4 ) |
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance pondérée à la valeur ASD . 2 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
3 Appliquer les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 23 à 25 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 34 . Utiliser la plus faible des valeurs dans les calculs .
4 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit : pour le béton léger de sable : λ a
= 0,68 ; pour tous les autres bétons légers : λ a
= 0,60 5 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré .
Tableau 25 – Résistance pondérée des chevilles KWIK Bolt 3 en acier inoxydable de Hilti dans le soffite d ' une surface en béton léger non fissuré sur tablier métallique 1 , 2 , 3 , 4 , 5 , 6 , 7
Diamètre nominal de la cheville po
1 / 4
3 / 8
1 / 2
5 / 8
Profondeur d ' ancrage effective po ( mm )
Profondeur d ' ancrage nominale po ( mm )
Charges d ' après la figure 5 |
Traction – N r
|
Cisaillement – V r
|
|
ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN )
|
ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN )
|
ƒ ' c
≥ 20 MPa ( 2 900 psi ) lb ( kN )
|
1 1 / 2 |
1 11 / 16 |
980 |
1 200 |
1 290 |
( 38 ) |
( 43 ) |
( 4,4 ) |
( 5,3 ) |
( 5,7 ) |
2 |
2 5 / 16 |
1 650 |
2 020 |
1 645 |
( 51 ) |
( 59 ) |
( 7,3 ) |
( 9,0 ) |
( 7,3 ) |
2 |
2 3 / 8 |
|
|
|
( 51 ) |
( 60 ) |
1 245 |
1 520 |
1 110 |
3 1 / 4 |
3 5 / 8 |
( 5,5 ) |
( 6,8 ) |
( 4,9 ) |
( 83 ) |
( 92 ) |
|
|
|
3 1 / 8 |
3 9 / 16 |
|
|
|
( 79 ) |
( 90 ) |
2 830 |
3 465 |
3 625 |
4 |
4 7 / 16 |
( 12,6 ) |
( 15,4 ) |
( 16,1 ) |
( 102 ) |
( 113 ) |
|
|
|
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
3 Les valeurs tabulaires sont pour une cheville par cannelure . L ' espacement minimal sur la longueur de la cannelure est de 3 x h ef ( profondeur d ' ancrage effective ).
4 Les valeurs tabulaires sont pour le béton léger . Aucun facteur de réduction supplémentaire n ' est nécessaire . 5 Il n ' est pas nécessaire d ' appliquer un facteur de réduction supplémentaire pour l ' espacement ou la distance de rive . 6 Il n ' est pas nécessaire de comparer les valeurs tabulaires à la résistance de l ' acier . Les valeurs tabulaires ont prépondérance .
7 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré .
420
Guide technique du chevillage Édition 22 | 3 . 0 SYSTÈMES D ’ ANCRAGE | 3 . 3 . 11 VIS D ’ ANCRAGE EN ACIER INOXYDABLE ET EN ACIER ORDINAIRE KWIK Bolt 3 ( KB 3 ) Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
