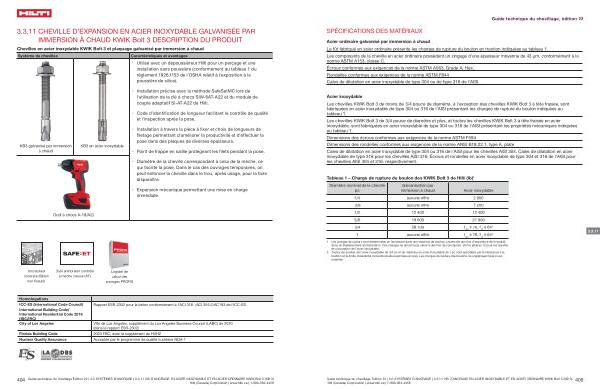

Guide technique du chevillage , édition 22
SPÉCIFICATIONS DES MATÉRIAUX
Acier ordinaire galvanisé par immersion à chaud Le fût fabriqué en acier ordinaire présente les charges de rupture du boulon en traction indiquées au tableau 1 .
Les composants de la cheville en acier ordinaire possèdent un zingage d ' une épaisseur moyenne de 43 µ m , conformément à la norme ASTM A153 , classe C .
Écrous conformes aux exigences de la norme ASTM A563 , Grade A , Hex . Rondelles conformes aux exigences de la norme ASTM F844 Cales de dilatation en acier inoxydable de type 304 ou de type 316 de l ' AISI .
Acier inoxydable
Les chevilles KWIK Bolt 3 de moins de 3 / 4 pouce de diamètre , à l ' exception des chevilles KWIK Bolt 3 à tête fraisée , sont fabriquées en acier inoxydable de type 304 ou 316 de l ' AISI présentant les charges de rupture du boulon indiquées au tableau 1 .
Les chevilles KWIK Bolt 3 de 3 / 4 pouce de diamètre et plus , et toutes les chevilles KWIK Bolt 3 à tête fraisée en acier inoxydable , sont fabriquées en acier inoxydable de type 304 ou 316 de l ' AISI présentant les propriétés mécaniques indiquées au tableau 1 .
Dimensions des écrous conformes aux exigences de la norme ASTM F594 Dimensions des rondelles conformes aux exigences de la norme ANSI B18.22.1 , type A , plate
Cales de dilatation en acier inoxydable de type 304 ou 316 de l ' AISI pour les chevilles AISI 304 . Cales de dilatation en acier inoxydable de type 316 pour les chevilles AISI 316 . Écrous et rondelles en acier inoxydable de type 304 et 316 de l ' AISI pour les chevilles AISI 304 et 316 , respectivement .
Tableau 1 – Charge de rupture du boulon des KWIK Bolt 3 de Hilti ( lb ) 1
Diamètre nominal de la cheville po
Galvanisation par immersion à chaud
|
|
Acier inoxydable |
1 / 4 |
aucune offre |
2 900 |
3 / 8 |
aucune offre |
7 200 |
1 / 2 |
12 400 |
12 400 |
5 / 8 |
19 600 |
21 900 |
3 / 4 28 700 f uta ≥ 76 , f ya
≥ 64 2
1 aucune offre f uta ≥ 76 , f ya
≥ 64 2
3.3.11
1 Les charges de rupture sont déterminées en les testant dans une machine de traction universelle aux fins d ’ assurance de la qualité dans un établissement de fabrication . Ces charges ne doivent pas servir à des fins de conception . Voir le tableau 12 pour les duretés de conception de l ’ acier inoxydable .
2 Toutes les duretés de l ’ acier inoxydable de 3 / 4 po et du matériau en acier inoxydable de 1 po sont spécifiées par la résistance à la traction et la limite d ’ élasticité conventionnelle exprimées en ( ksi ). Les charges de rupture des boulons ne s ’ appliquent pas à ces modèles .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.11 VIS D ’ ANCRAGE EN ACIER INOXYDABLE ET EN ACIER ORDINAIRE KWIK Bolt 3 ( KB 3 ) Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
405
