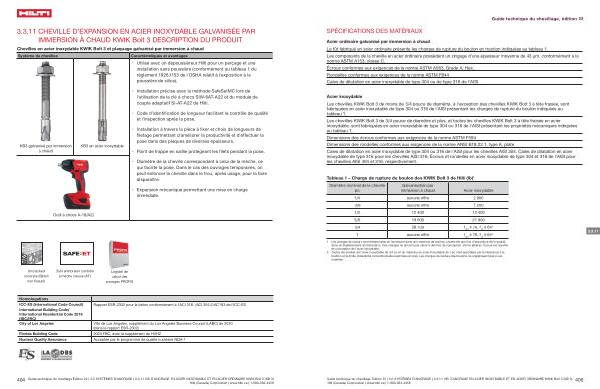

3.3.11 CHEVILLE D ’ EXPANSION EN ACIER INOXYDABLE GALVANISÉE PAR IMMERSION À CHAUD KWIK Bolt 3 DESCRIPTION DU PRODUIT
Chevilles en acier inoxydable KWIK Bolt 3 et plaquage galvanisé par immersion à chaud Système de chevilles
Caractéristiques et avantages
• Utilisé avec un dépoussiéreur Hilti pour un perçage et une installation sans poussière ( conformément au tableau 1 du règlement 1926.1153 de l ' OSHA relatif à l ' exposition à la poussière de silice ).
• Installation précise avec la méthode SafeSetMC lors de l ' utilisation de la clé à chocs SIW-6AT-A22 et du module de couple adaptatif SI-AT-A22 de Hilti .
• Code d ' identification de longueur facilitant le contrôle de qualité et l ' inspection après la pose .
KB3 galvanisé par immersion à chaud
KB3 en acier inoxydable
• Installation à travers la pièce à fixer et choix de longueurs de filetage permettant d ' améliorer la productivité et d ' effectuer la pose dans des plaques de diverses épaisseurs .
• Point de frappe en saillie protégeant les filets pendant la pose .
• Diamètre de la cheville correspondant à celui de la mèche , ce qui facilite la pose . Dans le cas des ouvrages temporaires , on peut enfoncer la cheville dans le trou , après usage , pour la faire disparaître .
• Expansion mécanique permettant une mise en charge immédiate .
Outil à chocs A-18 / A22
Uncracked concrete ( Béton non fissuré )
Outil antitorsion contrôlé à mèche creuse ( AT )
Logiciel de calcul des ancrages PROFIS
Homologations ICC-ES ( International Code Council ) Rapport ESR-2302 pour le béton conformément à l ' ACI 318 . / ACI 355.2 / AC193 de l ' ICC-ES International Building Code / International Residential Code 2018 ( IBC / IRC ) City of Los Angeles Ville de Los Angeles , supplément du Los Angeles Business Council ( LABC ) de 2020
( dans le rapport ESR-2302 )
Florida Building Code Nuclear Quality Assurance
2020 FBC , avec le supplément du HVHZ Acceptée par le programme de qualité nucléaire NQA-1
404
Guide technique du chevillage Édition 22 | 3 . 0 SYSTÈMES D ’ ANCRAGE | 3 . 3 . 11 VIS D ’ ANCRAGE EN ACIER INOXYDABLE ET EN ACIER ORDINAIRE KWIK Bolt 3 ( KB 3 ) Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
