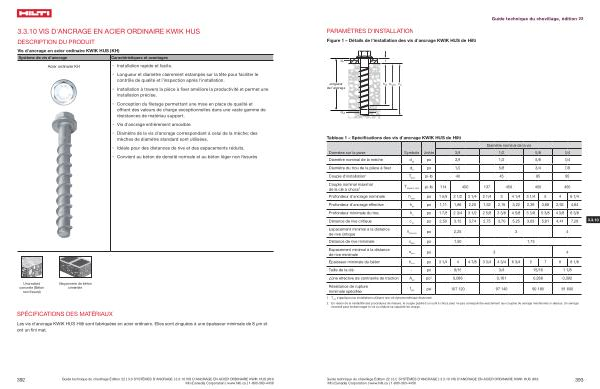

Guide technique du chevillage , édition 22
PARAMÈTRES D ' INSTALLATION
Figure 1 – Détails de l ' installation des vis d ' ancrage KWIK HUS de Hilti
Longueur de l ’ ancrage
Tableau 1 – Spécifications des vis d ' ancrage KWIK HUS de Hilti
Données sur la pose Symbole Unités
Diamètre nominal de la vis 3 / 8 1 / 2 5 / 8 3 / 4
Diamètre nominal de la mèche d bit po 3 / 8 1 / 2 5 / 8 3 / 4
Diamètre du trou de la pièce à fixer d h po 1 / 2 5 / 8 3 / 4 7 / 8
Couple d ' installation 1 T inst pi-lb 40 45 85 95
Couple nominal maximal de la clé à chocs 2 T impact , max pi-lb 114 450 137 450 450 450
Profondeur d ' ancrage nominale h nom po 1 5 / 8 2 1 / 2 3 1 / 4 2 1 / 4 3 4 1 / 4 3 1 / 4 5 4 6 1 / 4
Profondeur d ' ancrage effective h ef po 1,11 1,86 2,20 1,52 2,16 3,22 2,39 3,88 2,92 4,84
Profondeur minimale du trou h o po 1 7 / 8 2 3 / 4 3 1 / 2 2 5 / 8 3 3 / 8 4 5 / 8 3 5 / 8 5 3 / 8 4 3 / 8 6 5 / 8
Distance de rive critique c ac po 2,50 3,12 3,74 2,75 3,70 5,25 3,63 5,81 4,41 7,28
3.3.10
Espacement minimal à la distance de rive critique s min , cac po 2,25 3 4
Distance de rive minimale c min po 1,50 1,75
Espacement minimal à la distance de rive minimale s min po 3 4
Épaisseur minimale du béton h min po 3 1 / 4 4 4 7 / 8 3 3 / 4 4 3 / 4 6 3 / 4 5 7 6 8 1 / 8 Taille de la clé - po 9 / 16 3 / 4 15 / 16 1 1 / 8 Zone effective de contrainte de traction A se po 2 0,086 0,161 0,268 0,392
Résistance de rupture minimale spécifiée f uta psi 107 120 97 140 90 180 81 600
1 T inst s ' applique aux installations utilisant une clé dynamométrique étalonnée .
2 En raison de la variabilité des procédures de mesure , le couple publié d ' un outil à chocs peut ne pas correspondre exactement aux couples de serrage mentionnés ci-dessus . Un serrage excessif peut endommager la vis ou réduire sa capacité de charge .
