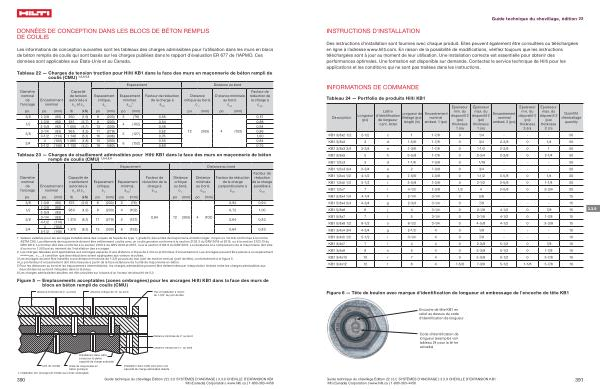

INSTRUCTIONS D ' INSTALLATION
Des instructions d ' installation sont fournies avec chaque produit . Elles peuvent également être consultées ou téléchargées en ligne à l ' adresse www . hilti . com . En raison de la possibilité de modifications , vérifiez toujours que les instructions téléchargées sont à jour au moment de leur utilisation . Une installation correcte est essentielle pour obtenir des performances optimales . Une formation est disponible sur demande . Contactez le service technique de Hilti pour les applications et les conditions qui ne sont pas traitées dans les instructions .
INFORMATIONS DE COMMANDE
Tableau 24 — Portfolio de produits Hilti KB1
Description
Longueur ( po )
Lettre d ’ identification de longueur ident . letter
Longueur de filetage ( po ) length ( in )
Encastrement nominal embed . 1 ( po )
Épaisseur min . du dispositif 2 ( po ) thickness 1 ( in )
Épaisseur max . du dispositif 2 ( po ) thickness 1 ( in )
Encastrement nominal embed . 2 ( po )
Épaisseur min . du dispositif 2 ( po ) thickness 2 ( in )
Épaisseur max . du dispositif 2 ( po ) thickness 2 ( in )
Quantité d ’ emballage quantity
KB1 3 / 8x2 1 / 2 2-1 / 2 c 1 1-7 / 8 0 1 / 4 - - - 50 KB1 3 / 8x3 3 d 1-5 / 8 1-7 / 8 0 3 / 4 2-3 / 8 0 1 / 4 50 KB1 3 / 8x3 3 / 4 3-3 / 4 e 2-3 / 8 1-7 / 8 0 1-1 / 2 2-3 / 8 0 1 50 KB1 3 / 8x5 5 h 3-5 / 8 1-7 / 8 0 2-3 / 4 2-3 / 8 0 2-1 / 4 50 KB1 1 / 2x3 3 d 1-1 / 8 2-3 / 8 0 1 / 16 - - - 20 KB1 1 / 2x3 3 / 4 3-3 / 4 e 2 2-3 / 8 0 3 / 4 - - - 20 KB1 1 / 2x4 1 / 2 4-1 / 2 g 2-5 / 8 2-3 / 8 0 1-1 / 2 3-5 / 8 0 1 / 4 20 KB1 1 / 2x5 1 / 2 5-1 / 2 i 3-5 / 8 2-3 / 8 0 2-1 / 2 3-5 / 8 0 1-1 / 4 20 KB1 1 / 2x7 7 l 4-1 / 2 2-3 / 8 1 / 2 4 3-5 / 8 0 2-3 / 4 20 KB1 5 / 8x4 1 / 4 4-1 / 4 f 2-1 / 4 3-1 / 4 0 3 / 8 - - - 15 KB1 5 / 8x4 3 / 4 4-3 / 4 g 2-3 / 4 3-1 / 4 0 7 / 8 - - - 15 KB1 5 / 8x6 6 j 4 3-1 / 4 0 2-1 / 8 4-1 / 2 0 7 / 8 15 KB1 5 / 8x7 7 l 5 3-1 / 4 0 3-1 / 8 4-1 / 2 0 1-7 / 8 15 KB1 5 / 8x8 1 / 2 8-1 / 2 o 6-1 / 2 3-1 / 4 0 4-5 / 8 4-1 / 2 0 3-3 / 8 15 KB1 3 / 4x4 3 / 4 4-3 / 4 g 2-1 / 2 4 0 1 / 8 - - - 10 KB1 3 / 4x5 1 / 2 5-1 / 2 i 3-1 / 4 4 0 7 / 8 - - - 10 KB1 3 / 4x7 7 l 4 4 0 2-3 / 8 5-1 / 2 0 7 / 8 10 KB1 3 / 4x8 8 n 5 4 0 3-3 / 8 5-1 / 2 0 1-7 / 8 10 KB1 3 / 4x10 10 r 7 4 0 5-3 / 8 5-1 / 2 0 3-7 / 8 10 KB1 3 / 4x12 12 t 6 4 2-5 / 8 7-3 / 8 5-1 / 2 1-1 / 8 5-7 / 8 10
3.3.9
Figure 6 — Tête de boulon avec marque d ' identification de longueur et embossage de l ' encoche de tête KB1
Encoche de tête KB1 en relief au dessus du code d ’ identification de longueur
Code d ' identification de longueur ( exemples voir tableau 24 pour la lettre actuelle )
