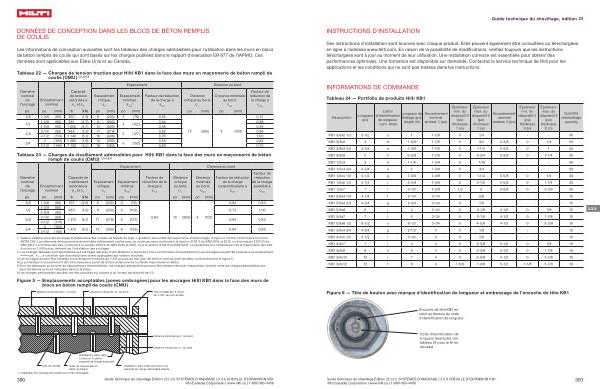

DONNÉES DE CONCEPTION DANS LES BLOCS DE BÉTON REMPLIS DE COULIS
Les informations de conception suivantes sont les tableaux des charges admissibles pour l ' utilisation dans les murs en blocs de béton remplis de coulis qui sont basés sur les charges publiées dans le rapport d ' évaluation ER 677 de l ' IAPMO . Ces données sont applicables aux États-Unis et au Canada .
Tableau 22 — Charges de tension traction pour Hilti KB1 dans la face des murs en maçonnerie de béton rempli de coulis ( CMU ) 1 , 3 , 4 , 5 , 6
Diamètre nominal de l ’ ancrage
Encastrement nominal
Capacité de tension autorisée à
s cr et c cr
Espacement critique ,
s cr
Espacement
Espacement minimal ,
s min
2
Facteur de réduction de la charge à
s min
Distance critique au bord ,
c cr
Distance au bord
Distance minimale au bord ,
c min
po . po . ( mm ) lb ( kN ) po ( mm ) po ( mm ) po ( mm ) po ( mm )
Facteur de réduction de la charge à
c min
3 / 8 |
2-3 / 8 |
( 60 ) |
350 |
( 1,6 ) |
8 |
( 203 ) |
3 |
( 76 ) |
0,56 |
|
|
|
|
0,87 |
1 / 2 |
2-3 / 8
3-5 / 8
|
( 60 )
( 92 )
|
615
1 055
|
( 2,7 )
( 4,7 )
|
8
13
|
( 203 )
( 330 )
|
4 |
( 102 ) |
0,54
0,48
|
|
|
|
|
0,88
0,94
|
5 / 8 |
3-1 / 4
4-1 / 2
|
( 83 )
( 114 )
|
965
1 140
|
( 4,3 )
( 5,1 )
|
11
16
|
( 279 )
( 406 )
|
5 |
( 127 ) |
0,62
0,76
|
12 |
( 305 ) |
4 |
( 102 ) |
0,86
1,00
|
3 / 4 |
4
5-1 / 2
|
( 102 )
( 140 )
|
1 085
1 130
|
( 4,8 )
( 5,0 )
|
13
19
|
( 330 )
( 483 )
|
6 |
( 152 ) |
0,55
0,69
|
|
|
|
|
0,84
0,75
|
Tableau 23 — Charges de cisaillement admissibles pour Hilti KB1 dans la face des murs en maçonnerie de béton rempli de coulis ( CMU ) 1 , 3 , 4 , 5 , 6
Diamètre nominal de l ’ ancrage
Encastrement nominal
Capacité de cisaillement autorisée à
s cr et c cr
Espacement critique ,
s cr
Espacement
Espacement minimal ,
s min
2
Facteur de réduction de la charge à
s min
Distance critique au bord ,
c cr
Distance minimale au bord ,
c min
po . po . ( mm ) lb ( kN ) po ( mm ) po ( mm ) po ( mm ) po ( mm )
Distance au bord
Facteur de réduction de la charge perpendiculaire à
c min
Facteur de réduction de la charge parallèle à
c min
3 / 8 |
2-3 / 8 |
( 60 ) |
575 |
( 2,6 ) |
8 |
( 203 ) |
3 |
( 76 ) |
|
|
|
|
|
0,94 |
0,94 |
1 / 2 |
2-3 / 8
3-5 / 8
|
( 60 )
( 92 )
|
960 |
( 4,3 ) |
8 |
( 203 ) |
4 |
( 102 ) |
|
|
|
|
|
0,72 |
1,00 |
5 / 8 |
3-1 / 4
4-1 / 2
|
( 83 )
( 114 )
|
1 370 |
( 6,1 ) |
11 |
( 279 ) |
5 |
( 127 ) |
0,84 |
12 |
( 305 ) |
4 |
( 102 ) |
0,64 |
0,83 |
3 / 4 |
4
5-1 / 2
|
( 102 )
( 140 )
|
1 370 |
( 6,1 ) |
13 |
( 330 ) |
6 |
( 152 ) |
|
|
|
|
|
0,64 |
0,83 |
1 Valeurs valables pour les ancrages installés dans des coques de façade de type 1 , grade N , des unités de maçonnerie en béton léger , moyen ou normal conformes à la norme ASTM C90 . Les éléments de maçonnerie doivent être entièrement coulés avec un coulis grossier conforme à la section 2103.3 du GRV 2018 et 2015 , ou à la section 2103.13 du GRV 2012 . Le mortier doit être conforme à la section 2103.2 du GRV 2018 et 2015 , ou à la section 2103.9 du GRV 2012 . La résistance à la compression de la maçonnerie doit être d ' au moins 1 500 psi au moment de l ' installation des ancrages .
2 Les charges tabulées sont applicables aux ancrages espacés d ' une distance critique de 4 fois la profondeur d ' encastrement . Les ancrages peuvent être placés à un espacement minimum , s min
, à condition que des réductions soient appliquées aux valeurs tabulées . 3 Les ancrages doivent être installés à une distance minimale de 1-3 / 8 pouces de tout joint de mortier vertical ( joint de tête ), conformément à la figure 5 . 4 La profondeur d ' encastrement doit être mesurée à partir de la face extérieure de l ' unité de maçonnerie en béton . 5 Pour les distances au bord et les espacements intermédiaires , les charges admissibles peuvent être déterminées par interpolation linéaire entre les charges admissibles aux deux distances au bord indiquées dans le tableau . 6 Les charges admissibles tabulées ont été calculées sur la base d ' un facteur de sécurité de 5,0
Figure 5 — Emplacements acceptables ( zones ombragées ) pour les ancrages Hilti KB1 dans la face des murs de blocs en béton rempli de coulis ( CMU )
Distance minimale de 4 " au bord |
Distance critique de 12 " au bord |
Pas d ' installation à moins |
|
|
de 1-3 / 8 " du joint de tête |
Distance minimale de 4 " au bord
Distance critique de 12 " au bord
Installations dans cette zone pour la pleine capacité de charge autorisée
Joint de mortier Unité de maçonnerie en béton ( jointoyé )
L ' installation de l ' ancrage est limitée aux zones ombragées
Installation dans cette zone pour une capacité de charge admissible réduite
390 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.9 CHEVILLE D ’ EXPANSION KB1 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
