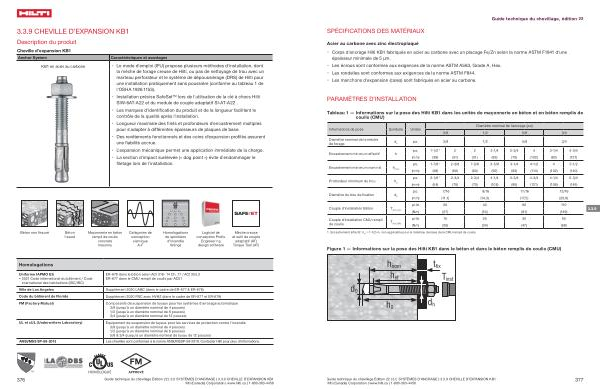

Guide technique du chevillage , édition 22
SPÉCIFICATIONS DES MATÉRIAUX
Acier au carbone avec zinc électroplaqué
• Corps d ' ancrage Hilti KB1 fabriqués en acier au carbone avec un placage Fe / Zn selon la norme ASTM F1941 d ' une épaisseur minimale de 5 μm .
• Les écrous sont conformes aux exigences de la norme ASTM A563 , Grade A , Hex .
• Les rondelles sont conformes aux exigences de la norme ASTM F844 .
• Les manchons d ' expansion ( cales ) sont fabriqués en acier au carbone .
PARAMÈTRES D ’ INSTALLATION
Tableau 1 — Informations sur la pose des Hilti KB1 dans les unités de maçonnerie en béton et en béton remplis de coulis ( CMU )
Informations de pose Symbole Unités
Diamètre nominal de la mèche de forage
Encastrement minimum effectif
Diamètre nominal de l ' ancrage ( po ) 3 / 8 1 / 2 5 / 8 3 / 4 d o po . 3 / 8 1 / 2 5 / 8 3 / 4 h po . 1-1 / 2 1 2 2 3-1 / 4 2-3 / 4 4 3-1 / 4 4-3 / 4 ( mm ) ( 38 ) ( 51 ) ( 51 ) ( 83 ) ( 70 ) ( 102 ) ( 83 ) ( 121 )
Encastrement minimum nominal |
h nom
|
( mm ) |
( 48 ) |
( 60 ) |
( 60 ) |
( 92 ) |
( 83 ) |
( 114 ) |
( 102 ) |
( 140 ) |
|
|
po . |
1-7 / 8 1
|
2-3 / 8 |
2-3 / 8 |
3-5 / 8 |
3-1 / 4 |
4-1 / 2 |
4 |
5-1 / 2 |
Profondeur minimum du trou |
h 0
|
( mm ) |
( 54 ) |
( 70 ) |
( 70 ) |
( 108 ) |
( 95 ) |
( 121 ) |
( 108 ) |
( 146 ) |
|
|
po . |
2-1 / 8 1
|
2-3 / 4 |
2-3 / 4 |
4-1 / 4 |
3-3 / 4 |
4-3 / 4 |
4-1 / 4 |
5-3 / 4 |
Diamètre du trou de fixation |
d h
|
( mm ) |
( 11,1 ) |
( 14,3 ) |
( 17,5 ) |
( 20,6 ) |
|
|
po . |
7 / 16 |
9 / 16 |
11 / 16 |
13 / 16 |
Couple d ' installation Béton |
T inst , conc
|
( Nm ) |
( 27 ) |
( 54 ) |
( 81 ) |
( 149 ) |
|
|
pi-lb |
20 |
40 |
60 |
110 |
Couple d ' installation CMU rempli de coulis
T inst , CMU
|
( Nm ) |
( 20 ) |
( 34 ) |
( 47 ) |
( 68 ) |
|
pi-lb |
15 |
25 |
35 |
50 |
3.3.9
1 Encastrement effectif , h ef
= 1-1 / 2-in . non applicable pour le matériau de base de la CMU rempli de coulis .
Figure 1 — Informations sur la pose des Hilti KB1 dans le béton et dans le béton remplis de coulis ( CMU )
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.9 CHEVILLE D ’ EXPANSION KB1 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
377
