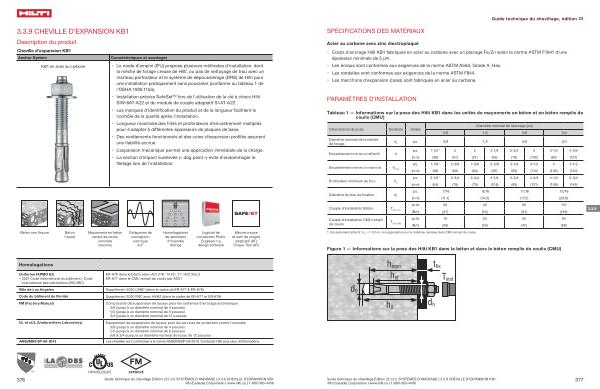

3.3.9 CHEVILLE D ’ EXPANSION KB1
Description du produit
Cheville d ’ expansion KB1 Anchor System
KB1 en acier au carbone
Caractéristiques et avantages
• Le mode d ' emploi ( IFU ) propose plusieurs méthodes d ' installation , dont la mèche de forage creuse de Hilti , ou pas de nettoyage de trou avec un marteau perforateur et le système de dépoussiérage ( DRS ) de Hilti pour une installation pratiquement sans poussière ( conforme au tableau 1 de l ' OSHA 1926.1153 ).
• Installation précise SafeSet™ lors de l ' utilisation de la clé à chocs Hilti SIW-6AT-A22 et du module de couple adaptatif SI-AT-A22 .
• Les marques d ' identification du produit et de la longueur facilitent le contrôle de la qualité après l ' installation .
• Longueur maximale des filets et profondeurs d ' encastrement multiples pour s ' adapter à différentes épaisseurs de plaques de base .
• Des revêtements fonctionnels et des coins d ' expansion profilés assurent une fiabilité accrue .
• L ' expansion mécanique permet une application immédiate de la charge .
• La section d ' impact surélevée (« dog point ») évite d ' endommager le filetage lors de l ' installation .
Béton non fissuré |
Béton fissuré |
Maçonnerie en béton rempli de coulis concrete masonry |
Catégories de conception sismique A-F |
Homologations de sprinklers d ’ incendie listings |
Logiciel de conception Profis Engineering design software |
Mèche creuse et outil de couple adaptatif ( AT ) Torque Tool ( AT ) |
Homologations |
|
|
|
|
|
|
Uniforme IAPMO ES
• 2021 Code international du bâtiment / Code international des habitations ( IBC / IRC )
ER-678 dans le béton selon ACI 318- 14 Ch . 17 / ACI 355.2 ER-677 dans le CMU rempli de coulis par AC01
Ville de Los Angeles Supplément 2020 LABC ( dans le cadre de ER-677 & ER-678 ) Code du bâtiment de Floride Supplément 2020 FBC avec HVHZ ( dans le cadre de ER-677 et ER-678 ) FM ( Factory Mutual )
UL et cUL ( Underwriters Laboratory )
Composants de suspension de tuyaux pour les systèmes d ' arrosage automatique 3 / 8 ( jusqu ' à un diamètre nominal de 4 pouces ) 1 / 2 ( jusqu ' à un diamètre nominal de 8 pouces ) 3 / 4 ( jusqu ' à un diamètre nominal de 12 pouces )
Équipement de suspension de tuyaux pour les services de protection contre l ' incendie 3 / 8 ( jusqu ' à un diamètre nominal de 4 pouces ) 1 / 2 ( jusqu ' à un diamètre nominal de 8 pouces ) 5 / 8 & 3 / 4 ( jusqu ' à un diamètre nominal de tuyau de 12 pouces )
ANSI / MSS SP-58-2018 Les chevilles sont conformes à la norme ANSI / MSSP-58-2018 . Contacter Hilti pour plus d ' informations .
HOMOLOGUÉ
376 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.9 CHEVILLE D ’ EXPANSION KB1 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
