Distance minimale du bord de 4 po
Distance critique du bord ( Voir le tableau de chargement )
Aucune installation à moins de 1 1 / 4 po de la tête de joint
Distance minimale du bord de 4 po
Installation dans cette zone pour une pleine capacité
Distance de bord critique ( voir le tableau de charge )
Joint de mortier L ’ installation de l ’ ancrage est limitée aux zones ombragées
Unité de maçonnerie en béton ( broyée )
Installation dans cette zone pour réduire la tension et la capacité de cisaillement

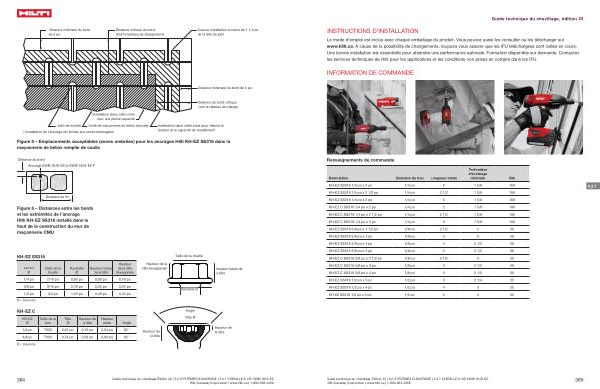

Figure 5 – Emplacements acceptables ( zones ombrées ) pour les ancrages Hilti KH-EZ SS316 dans la maçonnerie de béton remplie de coulis
Distance du bord Ancrage KWIK HUS-EZ et KWIK HUS-EZ P
Distance de fin
Figure 6 – Distances entre les bords et les extrémités de l ’ ancrage Hilti KH-EZ SS316 installé dans le haut de la construction du mur de maçonnerie CMU
KH-EZ SS316 |
Taille Socket de la douille Size |
KH-EZ Ø |
Taille de la douille |
Rondelle Ø |
Hauteur totale de la tête |
Hauteur de la tête hexagonale |
Hauteur de la
Hex tête head hexagonale height
|
Hauteur totale de Total head height la tête |
1 / 4 po 7 / 16 po 0,65 po 0,26 po 0,16 po |
|
3 / 8 po 9 / 16 po 0,78 po 0,35 po 0,25 po
1 / 2 po 3 / 4 po 1,03 po 0,49 po 0,34 po
|
Rondelle Washer Ø
|
KH-EZ C |
|
Angle
|
|
|
KH-EZ Ø
Taille de la torx
Tête Ø
Hauteur de la tête
Hauteur plate
Angle
1 / 4 po TX30 0,45 po 0,15 po 0,04 po 82 °
3 / 8 po TX50 0,74 po 0,29 po 0,09 po 82 °
|
Head Hauteur height de la tête |
Tête Ø Head Ø |
Hauteur Head height de la tête |
Ø = Diamètre |
|
|
|
364
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.7 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
