Guide technique du chevillage , édition 22

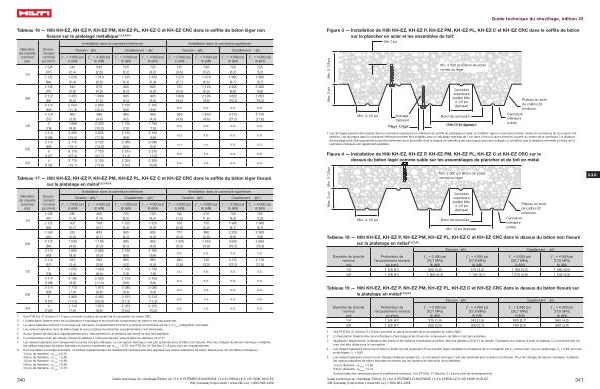

Figure 3 — Installation de Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC dans le soffite de béton sur le plancher en acier et les ensembles de toit 1
Min . 1 po
Max . 3 po Min . 2-7 / 8 po |
Min . 4-1 / 2 po |
Ancrage ( typique )
Min . 1-1 / 4 po
|
Min . 3 000 psi Béton de poids normal ou léger
Cannelure supérieure ( valley ) Min . 4 1 / 2 po ( typique )
Bord de cannelure
Min . 12 po ( typique )
|
Cannelure inférieure ( crête )
Plateau en acier de calibre 20 minimum
|
1 Les ancrages peuvent être placés dans la cannelure supérieure ou inférieure du profilé du platelage en acier , à condition que le couvercle en béton minimum au-dessus du trou percé soit satisfait . Les ancrages dans la cannelure inférieure peuvent être installés avec un décalage maximal de 1 po dans l ’ une ou l ’ autre direction à partir du centre de la cannelure . La distance de décalage peut être augmentée proportionnellement pour les profils dont la largeur de cannelure est plus basse que ceux indiqués , à condition que la distance minimale du bord de la cannelure inférieure soit également satisfaite .
Figure 4 — Installation de Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC sur le dessus du béton léger comme sable sur les assemblages de plancher et de toit en métal
Min . 2-1 / 2po
Min . 3 000 psi Béton de poids normal ou léger
3.3.6
Max . 3 po |
Min . 4-1 / 2 po |
Cannelure supérieure ( valley ) Min . 4 1 / 2 po ( typique )
Bord de cannelure
Min . 12 po ( typique )
|
Cannelure inférieure ( crête )
Plateau en acier de calibre 20 minimum
|
Tableau 18 — Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC dans le dessus du béton non fissuré sur le platelage en métal 1 , 2 , 3 , 4 , 5
Tension - фN n Cisaillement - фV n
Diamètre de cheville nominal ( po )
Profondeur de l ’ encastrement nominal po ( mm ) ƒ ' c
= 3 000 psi ( 20,7 MPa ) lb ( kN ) ƒ ' c
= 4 000 psi ( 27,6 MPa ) lb ( kN ) ƒ ' c
= 3 000 psi ( 20,7 MPa ) lb ( kN ) ƒ ' c
= 4 000 psi ( 27,6 MPa ) lb ( kN )
1 / 4 |
1 5 / 8 ( 41 ) |
620 ( 2,8 ) |
675 ( 3,0 ) |
1 180 ( 5,2 ) |
1 360 ( 6,0 ) |
3 / 8 |
1 5 / 8 ( 41 ) |
1 000 ( 4,4 ) |
1 155 ( 5,1 ) |
1 075 ( 4,8 ) |
1 245 ( 5,5 ) |
Tableau 19 — Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC dans le dessus du béton fissuré sur le platelage en métal 1 , 2 , 3 , 4 , 5
Diamètre de cheville nominal ( po )
Profondeur de l ’ encastrement nominal po ( mm ) ƒ ' c
= 3 000 psi ( 20,7 MPa ) lb ( kN )
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.6 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
Tension фN n Cisaillement фV n ƒ ' c
= 4 000 psi ( 27,6 MPa ) lb ( kN ) ƒ ' c
= 3 000 psi ( 20,7 MPa ) lb ( kN ) ƒ ' c
= 4 000 psi ( 27,6 MPa ) lb ( kN )
1 / 4 |
1 5 / 8 ( 41 ) |
315 ( 1,4 ) |
345 ( 1,5 ) |
835 ( 3,7 ) |
965 ( 4,3 ) |
3 / 8 |
1 5 / 8 ( 41 ) |
520 ( 2,3 ) |
600 ( 2,7 ) |
760 ( 3,4 ) |
880 ( 3,9 ) |
1 Voir PTG Ed . 21 Section 3.1.8 pour convertir la valeur de dureté de la conception en valeur ASD . 2 L ’ interpolation linéaire entre les profondeurs d ’ enrobage et les forces de compression du béton n ’ est pas autorisée .
3 Appliquez l ’ espacement , la distance des bords et les facteurs d ’ épaisseur du béton dans les tableaux 20 et 21 au besoin . Comparez aux valeurs d ’ acier du tableau 4 . Le moindre des valeurs doit être utilisé pour la conception .
4 Les valeurs tabulaires sont pour le béton à poids normal seulement . Pour le béton léger , multipliez la résistance de la conception par λ a comme suit : pour le sable léger , λ a
= 0,68 ; pour les poids légers , λ a
= 0,60
5 Les valeurs tabulaires sont pour les charges statiques seulement . La conception sismique n ’ est pas autorisée pour le béton non fissuré . Pour les charges de tension sismique , multipliez les valeurs tabulaires de béton fissurées en tension par les facteurs de réduction de la faiblesse :
1 / 4 po diamètre - α N , seis = 0,60
3 / 8 po diamètre - α N , seis
= 0,75 . Aucune réduction nécessaire pour le cisaillement sismique . Voir PTG Ed . 21 Section 3.1.8 pour plus de renseignements .
341
