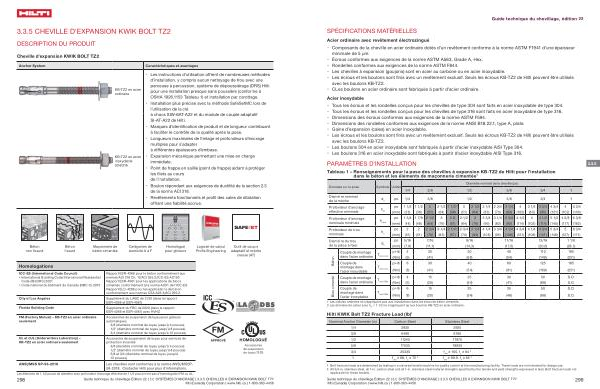

3.3.5 CHEVILLE D ' EXPANSION KWIK BOLT TZ2
DESCRIPTION DU PRODUIT
Cheville d ' expansion KWIK BOLT TZ2
Anchor System Caractéristiques et avantages
KB-TZ2 en acier ordinaire
KB-TZ2 en acier inoxydable 304 / 316
• Les instructions d ’ utilisation offrent de nombreuses méthodes d ’ installation , y compris aucun nettoyage de trou avec une perceuse à percussion , système de dépoussiérage ( DRS ) Hilti pour une installation presque sans poussière ( conforme à OSHA 1926.1153 Tableau 1 ) et installation par carottage .
• Installation plus précise avec la méthode SafeSetMC lors de l ’ utilisation de la clé à chocs SIW-6AT-A22 et du module de couple adaptatif SI-AT-A22 de Hilti .
• Marques d ’ identification de produit et de longueur contribuant à faciliter le contrôle de la qualité après la pose .
• Longueurs maximales de filetage et profondeurs d ’ encrage multiples pour s ’ adapter à différentes épaisseurs d ’ embase .
• Expansion mécanique permettant une mise en charge immédiate .
• Point de frappe en saillie ( point de frappe ) aidant à protéger les filets au cours de l ’ installation .
• Boulon répondant aux exigences de ductilité de la section 2.3 de la norme ACI 318 .
• Revêtements fonctionnels et profil des cales de dilatation offrant une fiabilité accrue .
Béton non fissuré |
Béton fissuré |
Maçonnerie de béton cimentée |
Catégories de sismicité A à F |
Homologué pour gicleurs |
Logiciel de calcul Profis Engineering |
Outil de couple adaptatif et mèche creuse ( AT ) |
Homologations |
|
|
|
|
|
|
ICC-ES ( International Code Council )
• International Building Code / International Residential Code ( IBC / IRC ) 2021
• Code national du bâtiment du Canada ( NBC-C ) 2015
City of Los Angeles
Florida Building Code
FM ( Factory Mutual ) – KB-TZ2 en acier ordinaire seulement
UL et cUL ( Underwriters Laboratory ) – KB-TZ2 en acier ordinaire seulement
ANSI / MSS SP-58-2018
Rapport ESR-4266 pour le béton conformément aux normes ACI 318 Ch . 17 / ACI 355.2 / ICC-ES AC193 Rapport ESR-4561 pour les applications de blocs cimentés conformément à la norme AC01 de l ’ ICC-ES Rapport ELC-4266 pour les applications de béton conformément aux normes CSA A23.3 / ACI 355.2
Supplément du LABC de 2020 ( dans le rapport ESR-4266 et ESR-4561 )
Supplément du FBC de 2020 ( dans le rapport ESR-4266 et ESR-4561 ) avec HVHZ
Accessoires de suspension de tuyau pour gicleurs automatiques 3 / 8 ( diamètre nominal de tuyau jusqu ’ à 4 pouces ) 1 / 2 1 ( diamètre nominal de tuyau jusqu ’ à 8 pouces ) 3 / 4 ( diamètre nominal de tuyau jusqu ’ à 12 pouces )
Accessoire de suspension de tuyau pour services de protection incendie 3 / 8 ( diamètre nominal de tuyau jusqu ’ à 4 pouces ) 1 / 2 1 ( diamètre nominal de tuyau jusqu ’ à 8 pouces ) 5 / 8 et 3 / 4 ( diamètre nominal de tuyau jusqu ’ à 12 pouces )
Les chevilles sont conformes à la norme ANSI / MSSP- 58-2018 . Contacter Hilti pour plus d ' informations .
Les éléments de 1 1 / 2 pouce de diamètre avec profondeur d ’ ancrage effective de 1 1 / 2 pouce n ’ ont pas d ’ homologation FM ou UL .
HOMOLOGUÉ
Accessoires de suspension de tuyau 757G
298 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.5 CHEVILLES À EXPANSION KWIK BOLT TZ2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
