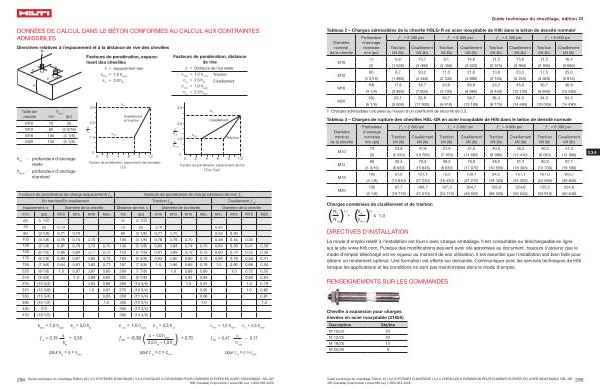

DONNÉES DE CALCUL DANS LE BÉTON CONFORMES AU CALCUL AUX CONTRAINTES ADMISSIBLES
Directives relatives à l ' espacement et à la distance de rive des chevilles
Facteurs de pondération , espacement des chevilles s = espacement réel
s min
= 1,0 h nom s cr
= 3,0 h ef
Facteurs de pondération , distance de rive
c = Distance de rive réelle
c min
= 1,0 h nom c cr
= 2,5 h ef
Traction Cisaillement c min
= 1,0 h nom c cr
= 2,5 h nom
Taille de cheville h nom mm ( po )
M10 75 ( 3 ) M12 80 ( 3 3 / 16 ) M16 105 ( 4 1 / 8 ) M20 130 ( 5 1 / 8 )
Cisaillement et traction
Cisaillement
Traction h ef
- profondeur d ' ancrage réelle h nom
- profondeur d ' ancrage standard
Facteur de pondération , espacement des ancrages Facteur de pondération , espacement de rive
Facteurs de pondération de charge ( espacement ) ƒ A
Facteurs de pondération de charge ( distance de rive ) ƒ R En traction / En cisaillement Traction ƒ RN
Cisaillement ƒ RV Espacement , s Diamètre de la cheville Distance de rive , c Diamètre de la cheville Diamètre de la cheville mm ( po ) M10 M12 M16 M20 mm ( po ) M10 M12 M16 M20 M10 M12 M16 M20
65 |
( 2 1 / 2 ) |
|
65 |
( 2 1 / 2 ) |
|
|
75 |
( 3 ) |
0,70 |
75 |
( 3 ) |
0,70 |
0,30 |
80 |
( 3 1 / 8 ) |
0,71 |
0,70 |
|
80 |
( 3 1 / 8 ) |
0,71 |
0,70 |
|
0,33 |
0,30 |
|
105 |
( 4 1 / 8 ) |
0,76 |
0,74 |
0,70 |
105 |
( 4 1 / 8 ) |
0,78 |
0,76 |
0,70 |
0,48 |
0,44 |
0,30 |
130 ( 5 1 / 8 ) 0,81 0,79 0,73 0,70 130 ( 5 1 / 8 ) 0,85 0,83 0,74 0,70 0,64 0,59 0,41 0,30 155 ( 6 1 / 8 ) 0,86 0,84 0,77 0,72 155 ( 6 1 / 8 ) 0,91 0,88 0,79 0,73 0,80 0,74 0,52 0,39 175 ( 6 7 / 8 ) 0,90 0,87 0,80 0,75 162 ( 6 3 / 8 ) 0,93 0,90 0,80 0,75 0,84 0,78 0,55 0,41 195 ( 7 5 / 8 ) 0,94 0,91 0,82 0,77 187 ( 7 3 / 8 ) 1,0 0,96 0,85 0,78 1,0 0,92 0,66 0,50 225 ( 8 7 / 8 ) 1,0 0,97 0,87 0,80 200 ( 7 7 / 8 ) 1,0 0,88 0,80 1,0 0,72 0,55 240 ( 9 3 / 8 ) 1,0 0,89 0,82 225 ( 8 7 / 8 ) 0,92 0,84 0,83 0,64 275 ( 10 3 / 4 ) 0,94 0,86 265 ( 10 3 / 8 ) 1,0 0,91 1,0 0,79 315 ( 12 3 / 8 ) 1,0 0,91 275 ( 10 3 / 4 ) 0,92 1,0 0,82 350 ( 13 3 / 4 ) 0,95 300 ( 11 3 / 4 ) 0,96 0,91 395 ( 15 1 / 2 ) 1,0 325 ( 12 3 / 4 ) 1,0 1,0 430 ( 17 ) 350 ( 13 3 / 4 ) 470 ( 18 1 / 2 ) 390 ( 15 3 / 8 )
|
s min
= 1,0 h nom s cr
= 3,0 h ef
ƒ A
= 0,15
s
h ef
+ 0,55
|
c min
= 1,0 h nom c cr
= 2,5 h ef c – 1,0 h ƒ RN
= ( 0.30 )
( nom
2,5 h ef
– 1,0 h nom
)
|
+ 0.70 |
c min
= 1,0 h nom c cr
= 2,5 h nom
ƒ RV
= 0,47
c
h nom
– 0,17
|
pour s cr > s > s min
|
pour c cr > c > c min
|
|
pour c cr > c > c min
|
294
Guide technique du chevillage Édition 22 | 3 . 0 SYSTÈMES D ’ ANCRAGE | 3 . 3 . 4 CHEVILLES À EXPANSION POUR CHARGES ÉLEVÉES EN ACIER INOXYDABLE HSL-GR Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
