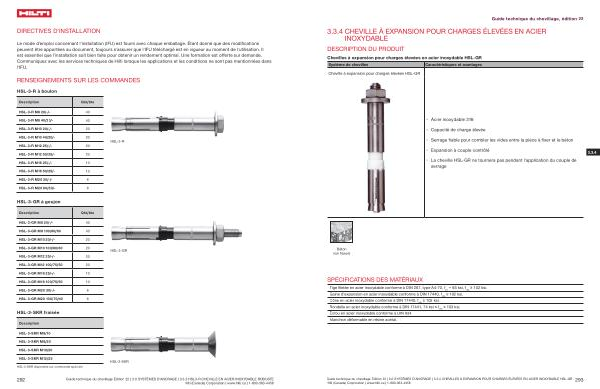

Guide technique du chevillage , édition 22
3.3.4 CHEVILLE À EXPANSION POUR CHARGES ÉLEVÉES EN ACIER INOXYDABLE
DESCRIPTION DU PRODUIT
Chevilles à expansion pour charges élevées en acier inoxydable HSL-GR Système de chevilles
Cheville à expansion pour charges élevées HSL-GR
Caractéristiques et avantages
• Acier inoxydable 316
• Capacité de charge élevée
• Serrage fiable pour combler les vides entre la pièce à fixer et le béton
• Expansion à couple contrôlé
• La cheville HSL-GR ne tournera pas pendant l ' application du couple de serrage
3.3.4
Béton non fissuré
SPÉCIFICATIONS DES MATÉRIAUX
Tige filetée en acier inoxydable conforme à DIN 267 , type A4-70 , f ya = 65 ksi , f uta
≥ 102 ksi .
Gaine d ' expansion en acier inoxydable conforme à DIN 17440 , f uta ≥ 102 ksi .
Cône en acier inoxydable conforme à DIN 17440 , f uta
≥ 102 ksi . Rondelle en acier inoxydable conforme à DIN 17441 , 74 ksi ≤ f uta
≤ 103 ksi .
Écrou en acier inoxydable conforme à DIN 934 . Manchon déformable en résine acétal .
