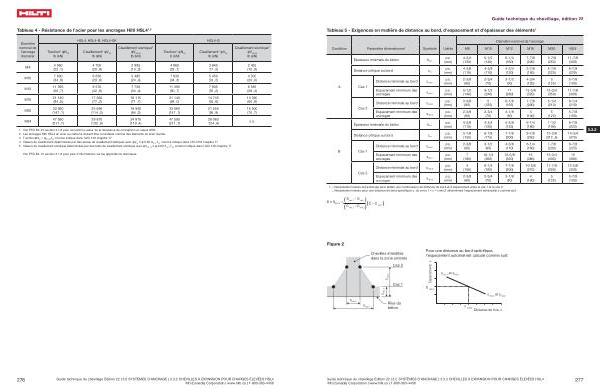

Product Technical Guides : CA-FR Anchor Fastening - Volume 2 Edition 21 | Page 280

Tableau 4 - Résistance de l ' acier pour les ancrages Hilti HSL4 1 , 2
Diamètre nominal de l ’ ancrage diameter
Traction 3 фN sa lb ( kN )
HSL4 , HSL4-B , HSL4-SK
Cisaillement 4 фV sa lb ( kN )
Cisaillement sismique 5
фV sa , eq lb ( kN )
Traction 3 фN sa lb ( kN )
HSL4-G
Cisaillement 4 фV sa lb ( kN )
Cisaillement sismique 5
фV sa , eq lb ( kN )
M8
4 960 ( 22 , 1 )
4 705 ( 20 , 9 )
2 995 ( 13 , 3 )
4 960 ( 22 , 1 )
3 945 ( 17 , 5 )
2 455 ( 10 , 9 )
M10
7 830 ( 34 , 8 )
6 650 ( 29 , 6 )
5 495 ( 24 , 4 )
7 830 ( 34 , 8 )
5 450 ( 24 , 2 )
4 500 ( 20 , 0 )
M12
11 395 ( 50 , 7 )
9 570 ( 42 , 6 )
7 730 ( 34 , 4 )
11 395 ( 50 , 7 )
7 905 ( 35 , 2 )
6 385 ( 28 , 4 )
M16
21 140 ( 94 , 0 )
17 360 ( 77 , 2 )
16 115 ( 71 , 7 )
21 140 ( 94 , 0 )
14 745 ( 65 , 6 )
13 690 ( 60 , 9 )
M20
33 060 ( 147 , 1 )
25 690 ( 114 , 3 )
18 940 ( 84 , 2 )
33 060 ( 147 , 1 )
21 555 ( 95 , 9 )
15 900 ( 70 , 7 )
M24
47 590 ( 211 , 7 )
29 870 ( 132 , 9 )
24 810 ( 110 , 4 )
47 590 ( 211 , 7 )
28 060 ( 124 , 8 )
s . o .
1 Voir PTG Ed . 21 section 3.1.8 pour convertir la valeur de la résistance de conception en valeur ASD . 2 Les ancrages Hilti HSL4 en acier au carbone doivent être considérés comme des éléments en acier ductile . 3 Traction фN sa = ф Ase , Nf uta comme indiqué dans l ' ACI 318 chapitre 17 4 V aleurs de cisaillement déterminées par des essais de cisaillement statiques avec фV sa ≤ ф 0.60 A se , V f uta comme indiqué dans l ' ACI 318 chapitre 17 5 Valeurs de cisaillement sismique déterminées par des tests de cisaillement sismique avec фV sa , eq ≤ ф 0.60 A se , V f uta comme indiqué dans l ' ACI 318 chapitre 17
Voir PTG Ed . 21 section 3.1.8 pour plus d ' informations sur les applications sismiques .
