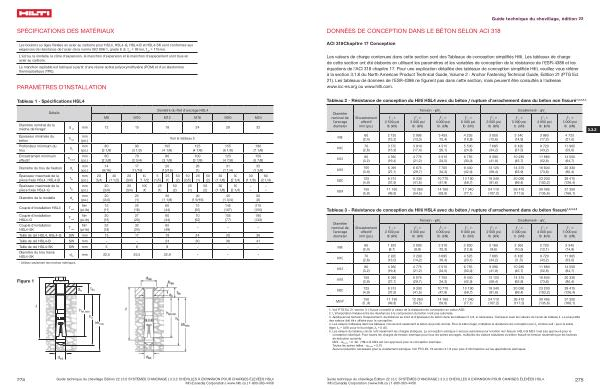

DONNÉES DE CONCEPTION DANS LE BÉTON SELON ACI 318
ACI 318Chapitre 17 Conception
Guide technique du chevillage , édition 22
Les valeurs de charge contenues dans cette section sont des Tableaux de conception simplifiés Hilti . Les tableaux de charge de cette section ont été élaborés en utilisant les paramètres et les variables de conception de la résistance de l ' ESR-4386 et les équations de l ' ACI 318 chapitre 17 . Pour une explication détaillée des tableaux de conception simplifiée Hilti , veuillez vous référer à la section 3.1.8 du North American Product Technical Guide , Volume 2 : Anchor Fastening Technical Guide , Edition 21 ( PTG Ed . 21 ). Les tableaux de données de l ' ESR-4386 ne figurent pas dans cette section , mais peuvent être consultés à l ' adresse www . icc-es . org ou www . hilti . com .
Tableau 2 - Résistance de conception du Hilti HSL4 avec du béton / rupture d ' arrachement dans du béton non fissuré 1 , 2 , 3 , 4 , 5
Diamètre nominal de l ’ ancrage diameter
M8
Encastrement effectif mm ( po .)
60 ( 2,4 )
ƒ ' c = 2 500 psi lb ( kN )
2 735 ( 12,2 )
ƒ ' c = 3 000 psi lb ( kN )
2 995 ( 13,3 )
Tension - φN n
ƒ ' c = 4 000 psi lb ( kN )
3 455 ( 15,4 )
ƒ ' c = 6 000 psi lb ( kN )
4 235 ( 18,8 )
ƒ ' c = 2 500 psi lb ( kN )
3 050 ( 13,6 )
Cisaillement - φV n
ƒ ' c = 3 000 psi lb ( kN )
3 340 ( 14,9 )
ƒ ' c = 4 000 psi lb ( kN )
3 860 ( 17,2 )
ƒ ' c = 6 000 psi lb ( kN )
4 725 ( 21,0 )
3.3.2
M10
70 ( 2,8 )
3 570 ( 15,9 )
3 910 ( 17,4 )
4 515 ( 20,1 )
5 530 ( 24,6 )
7 685 ( 34,2 )
8 420 ( 37,5 )
9 720 ( 43,2 )
11 905 ( 53,0 )
M12
80 ( 3,2 )
4 360 ( 19,4 )
4 775 ( 21,2 )
5 515 ( 24,5 )
6 755 ( 30,0 )
9 390 ( 41,8 )
10 285 ( 45,7 )
11 880 ( 52,8 )
14 550 ( 64,7 )
M16
100 ( 3,9 )
6 095 ( 27,1 )
6 675 ( 29,7 )
7 705 ( 34,3 )
9 440 ( 42,0 )
13 125 ( 58,4 )
14 375 ( 63,9 )
16 600 ( 73,8 )
20 330 ( 90,4 )
M20
125 ( 4,9 )
8 515 ( 37,9 )
9 330 ( 41,5 )
10 770 ( 47,9 )
13 190 ( 58,7 )
18 340 ( 81,6 )
20 090 ( 89,4 )
23 200 ( 103,2 )
28 415 ( 126,4 )
M24
150 ( 5,9 )
11 195 ( 49,8 )
12 260 ( 54,5 )
14 160 ( 63,0 )
17 340 ( 77,1 )
24 110 ( 107,2 )
26 410 ( 117,5 )
30 495 ( 135,6 )
37 350 ( 166,1 )
Tableau 3 - Résistance de conception du Hilti HSL4 avec du béton / rupture d ' arrachement dans du béton fissuré 1 , 2 , 3 , 4 , 5
Diamètre nominal de l ’ ancrage diameter
Encastrement effectif mm ( po .)
ƒ ' c = 2 500 psi lb ( kN )
ƒ ' c = 3 000 psi lb ( kN )
Tension - φN n
ƒ ' c = 4 000 psi lb ( kN )
ƒ ' c = 6 000 psi lb ( kN )
ƒ ' c = 2 500 psi lb ( kN )
Cisaillement - φV n
ƒ ' c = 3 000 psi lb ( kN )
ƒ ' c = 4 000 psi lb ( kN )
ƒ ' c = 6 000 psi lb ( kN )
M8
60 ( 2,4 )
1 825 ( 8,1 )
2 000 ( 8,9 )
2 310 ( 10,3 )
2 830 ( 12,6 )
2 160 ( 9,6 )
2 365 ( 10,5 )
2 730 ( 12,1 )
3 345 ( 14,9 )
M10
70 ( 2,8 )
2 920 ( 13,0 )
3 200 ( 14,2 )
3 695 ( 16,4 )
4 525 ( 20,1 )
7 685 ( 34,2 )
8 420 ( 3 , 5 )
9 720 ( 43,2 )
11 905 ( 53,0 )
M12
80 ( 3,2 )
4 360 ( 19,4 )
4 775 ( 21,2 )
5 515 ( 24,5 )
6 755 ( 30,0 )
9 390 ( 41,8 )
10 285 ( 45,7 )
11 880 ( 52,8 )
14 550 ( 64,7 )
M16
100 ( 3,9 )
6 095 ( 27,1 )
6 675 ( 29,7 )
7 705 ( 34,3 )
9 440 ( 42,0 )
13 125 ( 58,4 )
14 375 ( 63,9 )
16 600 ( 73,8 )
20 330 ( 90,4 )
M20
125 ( 4,9 )
8 515 ( 37,9 )
9 330 ( 41,5 )
10 770 ( 47,9 )
13 190 ( 58,7 )
18 340 ( 81,6 )
20 090 ( 89,4 )
23 200 ( 103,2 )
28 415 ( 126,4 )
M24 5 150 ( 5 , 9 )
11 195 ( 49,8 )
12 260 ( 54,5 )
14 160 ( 63,0 )
17 340 ( 77,1 )
24 110 ( 107,2 )
26 410 ( 117,5 )
30 495 ( 135,6 )
37 350 ( 166,1 )
1 . Voir PTG Ed . 21 section 3.1.8 pour convertir la valeur de la résistance de conception en valeur ASD . 2 . L ' interpolation linéaire entre les résistances à la compression du béton n ' est pas autorisée . 3 . Appliquez les facteurs d ' espacement , de distance au bord et d ' épaisseur du béton dans les tableaux 5 à 8 , si nécessaire . Comparer avec les valeurs de l ' acier du tableau 4 . La plus petite des valeurs doit être utilisée pour la conception . 4 . Les valeurs indiquées dans les tableaux concernent seulement le béton de poids normal . Pour le béton léger , multipliez la résistance de conception par λ a comme suit : pour le sable léger , λ a = 0,68 ; pour le tout léger , λ a = 0 , 60 . 5 . Les valeurs du tableau concernent seulement les charges statiques . La conception sismique n ' est pas autorisée pour le béton non fissuré . HSL4-G M24 n ' est pas approuvé pour la conception sismique . Pour toutes les charges de tension sismique pour tous les autres ancrages , multipliez les valeurs tabulaires du béton fissuré en tension seulement par les facteurs de réduction suivants : M24 - α N , seis = 0 , 62 . HSL4-G M24 est non approuvé pour la conception sismique . Toutes les autres tailles - α N , seis = 0,75 Aucune réduction nécessaire pour le cisaillement sismique . Voir PTG Ed . 19 section 3.1.8 pour plus d ' informations sur les applications sismiques .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.2 CHEVILLES À EXPANSION POUR CHARGES ÉLEVÉES HSL4 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
