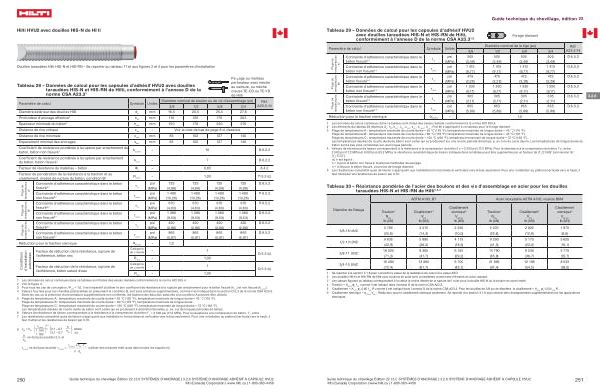

Guide technique du chevillage , édition 22
Tableau 29 – Données de calcul pour les capsules d ' adhésif HVU2 avec douilles taraudées HIS-N et HIS-RN de Hilti , conformément à l ' annexe D de la norme CSA A23.3 1 , 2
Forage diamant
Paramètre de calcul Symbole Unités
Plage de températures
A 3
Plage de températures
B 3
Plage de températures
C 3
Diamètre nominal de la tige ( po ) Réf . A23.3-14
3 / 8 1 / 2 5 / 8 3 / 4
Contrainte d ' adhérence caractéristique dans le béton fissuré 4 , 5
|
τ cr
|
psi
( MPa )
|
505
( 3,49 )
|
505
( 3,49 )
|
505
( 3,49 )
|
505
( 3,49 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton non fissuré 4 , 5
|
τ uncr
|
psi
( MPa )
|
1 415
( 9,77 )
|
1 415
( 9,77 )
|
1 415
( 9,77 )
|
1 415
( 9,77 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton fissuré 4 , 5
|
τ cr
|
psi
( MPa )
|
475
( 3,28 )
|
475
( 3,28 )
|
475
( 3,28 )
|
475
( 3,28 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton non fissuré 4 , 5
|
τ uncr
|
psi
( MPa )
|
1 330
( 9,17 )
|
1 330
( 9,17 )
|
1 330
( 9,17 )
|
1 330
( 9,17 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton fissuré 4 , 5
|
τ cr
|
psi
( MPa )
|
305
( 2,11 )
|
305
( 2,11 )
|
305
( 2,11 )
|
305
( 2,11 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton non fissuré 4 , 5
|
τ uncr
|
psi
( MPa )
|
855
( 5,89 )
|
855
( 5,89 )
|
855
( 5,89 )
|
855
( 5,89 )
|
D . 6.5.2 |
Réduction pour la traction sismique α N , seis – 1,0
3.2.6
1 Les données de calcul contenues dans ce tableau sont tirées des essais réalisés conformément à la norme ACI 355.4 . 2 Les éléments du tableau 28 ( facteurs d a
, h ef , h min
, c ac , c min
, s min
, k c , uncr , k c , cr
, R et Ф ) s ' appliquent à ce tableau pour le forage diamant .
3 Plage de températures A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de températures B : température maximale de courte durée = 80 ° C ( 176 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de températures C : température maximale de courte durée = 120 ° C ( 248 ° F ); température maximale de longue durée = 72 ° C ( 162 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
4 Valeurs de résistance de liaison correspondant à la résistance à la compression du béton f ' c = 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , f ' c , entre 2 500 psi ( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la résistance caractéristique de liaison indiquée dans le tableau peut être augmentée par un facteur de ( f ́c / 2 500 ) n [ conversion SI : ( f ́c / 17,2 ) n ], où n est égal à : n = 0 pour le béton non fissuré , toutes les méthodes de perçage n = 0,18 pour le béton fissuré , couronne de forage diamant
5 Les résistances caractéristiques de liaison s ' appliquent aux installations horizontales et verticales vers le bas seulement . Pour une installation au plafond ( verticale vers le haut ), il faut multiplier les résistances de liaison par 0,70 .
Tableau 30 – Résistance pondérée de l ' acier des boulons et des vis d ' assemblage en acier pour les douilles taraudées HIS-N et HIS-RN de Hilti 1 , 2 , 3
ASTM A193 , B7 Acier inoxydable ASTM A193 , nuance B8M
Diamètre de filetage |
Traction 4
N sar lb ( kN )
|
Cisaillement 5
V sar lb ( kN )
|
Cisaillement sismique 6
V sar , eq lb ( kN )
|
Traction 4
N sar lb ( kN )
|
Cisaillement 5
V sar lb ( kN )
|
Cisaillement sismique 6
V sar , eq lb ( kN )
|
3 / 8-16 UNC
1 / 2-13 UNC
5 / 8-11 UNC
3 / 4-10 UNC
5 765 3 215 2 250 5 070 2 825 1 975 ( 25,6 ) ( 14,3 ) ( 10,0 ) ( 22,6 ) ( 12,6 ) ( 8,8 ) 9 635 5 880 4 115 9 290 5 175 3 620 ( 42,9 ) ( 26,2 ) ( 18,3 ) ( 41,3 ) ( 23,0 ) ( 16,1 ) 16 020 9 365 6 555 14 790 8 240 5 770 ( 71,3 ) ( 41,7 ) ( 29,2 ) ( 65,8 ) ( 36,7 ) ( 25,7 ) 16 280 13 860 9 700 21 895 12 195 8 535 ( 72,4 ) ( 61,7 ) ( 43,1 ) ( 97,4 ) ( 54,2 ) ( 38,0 )
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 Les douilles HIS-N et HIS-RN de Hilti avec boulons en acier sont considérées comme des éléments en acier cassant . 3 Les valeurs figurant au tableau correspondent à la valeur la moins élevée de la rupture de l ' acier pour la douille HIS-N ou le boulon en acier inséré . 4 Traction = A se , N ф s f uta comme il est indiqué dans l ' annexe D de la norme CSA A23.3 .
5 Cisaillement = A se , V ф s
0,60 f uta R comme il est indiqué dans l ' annexe D de la norme CSA A23.3 . Pour les douilles de 3 / 8 po de diamètre , le cisaillement = A se , V ф s
0,50 f uta R .
6 Cisaillement sismique = α V , seis
V sar
: Réduction pour le cisaillement sismique seulement . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications sismiques .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.6 SYSTÈME D ’ ANCRAGE ADHÉSIF À CAPSULE HVU2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
251
