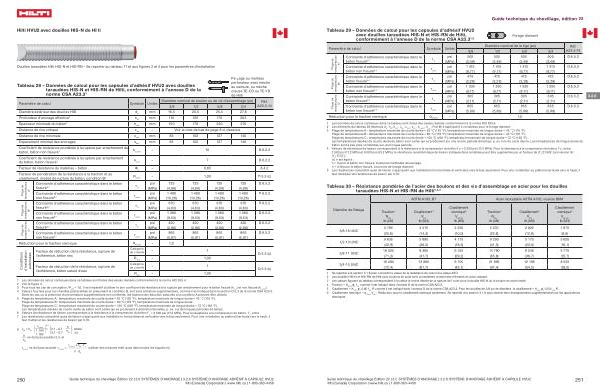

Hilti HVU2 avec douilles HIS-N de Hilti
Douilles taraudées Hilti HIS-N et HIS-RN – Se reporter au tableau 11 et aux figures 3 et 4 pour les paramètres d ' installation
Tableau 28 – Données de calcul pour les capsules d ' adhésif HVU2 avec douilles taraudées HIS-N et HIS-RN de Hilti , conformément à l ' annexe D de la norme CSA A23.3 1
Paramètre de calcul Symbole Unités
Perçage au marteau perforateur avec mèche au carbure , ou mèche creuse TE-CD ou TE-YD de Hilti
Diamètre nominal de boulon ou de vis d ' assemblage ( po ) Réf . A23.3-14
3 / 8 1 / 2 5 / 8 3 / 4
Diamètre extérieur des douilles HIS d a mm 16,5 20,5 25,4 27,6
Profondeur d ' ancrage effective 2 h ef mm 110 125 170 205
Épaisseur minimale du béton 2 h min mm 150 170 230 270
Distance de rive critique c ac – Voir la note de bas de page 8 ci-dessous
Distance de rive minimale c min mm 83 102 127 140
Espacement minimal des ancrages s min mm 83 102 127 140
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré 3 k c , uncr
– 10 D . 6.2.2
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré 3 k c , cr
– 7 D . 6.2.2
Facteur de résistance du matériau – béton Ф c – 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 4 R conc
– 1,00 D . 5.3 ( c )
Plage de températures
A 5
Plage de températures
B 5
Plage de températures
C 5
Contrainte d ' adhérence caractéristique dans le béton fissuré 6 , 7
|
τ cr
|
psi
( MPa )
|
725
( 4,99 )
|
725
( 4,99 )
|
725
( 4,99 )
|
725
( 4,99 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7
|
τ uncr
|
psi
( MPa )
|
1 490
( 10,26 )
|
1 490
( 10,26 )
|
1 490
( 10,26 )
|
1 490
( 10,26 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton fissuré 6 , 7
|
τ cr
|
psi
( MPa )
|
670
( 4,63 )
|
670
( 4,63 )
|
670
( 4,63 )
|
670
( 4,63 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7
|
τ uncr
|
psi
( MPa )
|
1 380
( 9,53 )
|
1 380
( 9,53 )
|
1 380
( 9,53 )
|
1 380
( 9,53 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton fissuré 6 , 7
|
τ cr
|
psi
( MPa )
|
420
( 2,90 )
|
420
( 2,90 )
|
420
( 2,90 )
|
420
( 2,90 )
|
D . 6.5.2 |
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7
|
τ uncr
|
psi
( MPa )
|
865
( 5,97 )
|
865
( 5,97 )
|
865
( 5,97 )
|
865
( 5,97 )
|
D . 6.5.2 |
Réduction pour la traction sismique α N , seis – 1,0
Conditions d ' installation autorisées
Facteur de réduction de la résistance , rupture de l ' adhérence , béton sec
Facteur de réduction de la résistance , rupture de l ' adhérence , béton saturé d ' eau
Catégorie de cheville
– 1
R dry
– 1,00
Catégorie de cheville
– 1
R ws
– 1,00
D . 5.3 ( c )
D . 5.3 ( c )
1 Les données de calcul contenues dans ce tableau sont tirées des essais réalisés conformément à la norme ACI 355.4 . 2 Voir la figure 4 . 3 Pour tous les cas de conception , Ψ c , N
= 1,0 . Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr ) et non fissuré ( k c , uncr
). 4 Valeurs fournies pour les chevilles postscellées en présumant la condition B , soit sans armature supplémentaire , comme il est indiqué dans la section D . 5.3 de la norme CSA A23.3 .
Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de réduction associés à la condition A peuvent être utilisés .
5 Plage de températures A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de températures B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée Plage de températures C : température maximale de courte durée = 120 ° C ( 248 ° F ), température maximale de longue durée = 72 ° C ( 162 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent à de brefs intervalles , p . ex . sur de longues périodes de temps .
6 Valeurs de résistance de liaison correspondant à la résistance à la compression du béton f ' c
= 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , f ́c , entre 7 Les résistances caractéristiques de liaison s ' appliquent aux installations horizontales et verticales vers le bas seulement . Pour une installation au plafond ( verticale vers le haut ), il faut multiplier les résistances de liaison par 0,70 .
8
0,4
3,1 – 0,7
1 160 ne doit pas excéder 2,4 , et où τ k , uncr ne doit pas excéder ( utiliser des mesures métriques dans toutes les équations )
250 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.6 SYSTÈME D ’ ANCRAGE ADHÉSIF À CAPSULE HVU2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
