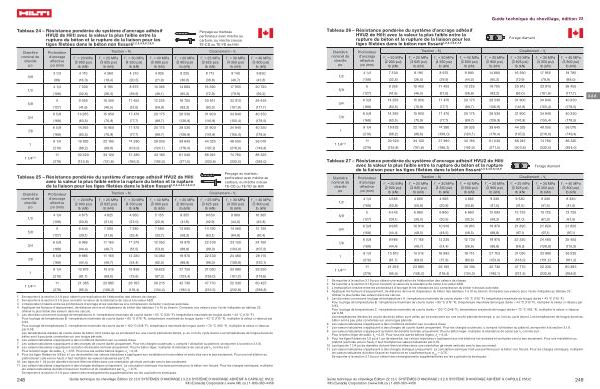

Tableau 24 – Résistance pondérée du système d ' ancrage adhésif HVU2 de Hilti avec la valeur la plus faible entre la rupture du béton et la rupture de la liaison pour les tiges filetées dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9
Perçage au marteau perforateur avec mèche au carbure , ou mèche creuse TE-CD ou TE-YD de Hilti
Diamètre nominal de cheville po
3 / 8
1 / 2
5 / 8
3 / 4
7 / 8
1
Profondeur d ' ancrage effective po ( mm ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN ) f ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Traction – N r
f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement – V r
f ́c = 25 MPa ( 3 625 psi ) lb ( kN ) f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN )
3 1 / 2 4 110 4 360 4 570 4 925 8 225 8 715 9 140 9 850 ( 89 ) ( 18,3 ) ( 19,4 ) ( 20,3 ) ( 21,9 ) ( 36,6 ) ( 38,8 ) ( 40,7 ) ( 43,8 ) 4 1 / 4 7 330 8 195 8 975 10 365 14 660 16 390 17 955 20 730 ( 108 ) ( 32,6 ) ( 36,5 ) ( 39,9 ) ( 46,1 ) ( 65,2 ) ( 72,9 ) ( 79,9 ) ( 92,2 )
5 9 355 10 455 11 455 13 225 18 705 20 915 22 910 26 455 ( 127 ) ( 41,6 ) ( 46,5 ) ( 51,0 ) ( 58,8 ) ( 83,2 ) ( 93,0 ) ( 101,9 ) ( 117,7 ) 6 5 / 8 14 265 15 950 17 470 20 175 28 530 31 900 34 940 40 350 ( 168 ) ( 63,5 ) ( 70,9 ) ( 77,7 ) ( 89,7 ) ( 126,9 ) ( 141,9 ) ( 155,4 ) ( 179,5 ) 6 5 / 8 14 265 15 950 17 470 20 175 28 530 31 900 34 940 40 350 ( 168 ) ( 63,5 ) ( 70,9 ) ( 77,7 ) ( 89,7 ) ( 126,9 ) ( 141,9 ) ( 155,4 ) ( 179,5 ) 8 1 / 4 19 825 22 165 24 280 28 035 39 645 44 325 48 555 56 070 ( 210 ) ( 88,2 ) ( 98,6 ) ( 108,0 ) ( 124,7 ) ( 176,4 ) ( 197,2 ) ( 216,0 ) ( 249,4 )
( 10 )
|
11 |
30 520 |
34 120 |
37 380 |
43 160 |
61 040 |
68 245 |
74 760 |
86 325 |
1 1 / 4 |
( 279 ) |
( 135,8 ) |
( 151,8 ) |
( 166,3 ) |
( 192,0 ) |
( 271,5 ) |
( 303,6 ) |
( 332,5 ) |
( 384,0 ) |
Tableau 25 – Résistance pondérée du système d ' ancrage adhésif HVU2 de Hilti avec la valeur la plus faible entre la rupture du béton et la rupture de la liaison pour les tiges filetées dans le béton fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 11
Perçage au marteau perforateur avec mèche au carbure , ou mèche creuse TE-CD ou TE-YD de Hilti
Diamètre nominal de cheville po
1 / 2
5 / 8
3 / 4
7 / 8
1
Profondeur d ' ancrage effective po ( mm ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN ) f ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Traction – N r
f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement – V r
f ́c = 25 MPa ( 3 625 psi ) lb ( kN ) f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN )
4 1 / 4 4 675 4 825 4 950 5 155 9 355 9 650 9 900 10 305 ( 108 ) ( 20,8 ) ( 21,5 ) ( 22,0 ) ( 22,9 ) ( 41,6 ) ( 42,9 ) ( 44,0 ) ( 45,8 )
5 6 545 7 095 7 280 7 580 13 095 14 190 14 560 15 155 ( 127 ) ( 29,1 ) ( 31,6 ) ( 32,4 ) ( 33,7 ) ( 58,2 ) ( 63,1 ) ( 64,8 ) ( 67,4 ) 6 5 / 8 9 985 11 165 11 575 12 050 19 970 22 330 23 150 24 100 ( 168 ) ( 44,4 ) ( 49,7 ) ( 51,5 ) ( 53,6 ) ( 88,8 ) ( 99,3 ) ( 103,0 ) ( 107,2 ) 6 5 / 8 9 985 11 165 12 230 14 060 19 970 22 330 24 460 28 115 ( 168 ) ( 44,4 ) ( 49,7 ) ( 54,4 ) ( 62,5 ) ( 88,8 ) ( 99,3 ) ( 108,8 ) ( 125,1 ) 8 1 / 4 13 875 15 515 16 995 19,625 27 755 31 030 33 990 39 250 ( 210 ) ( 61,7 ) ( 69,0 ) ( 75,6 ) ( 87,3 ) ( 123,4 ) ( 138,0 ) ( 151,2 ) ( 174,6 )
( 10 )
|
11 |
21 365 |
23 885 |
26 165 |
30 215 |
42 730 |
47 770 |
52 330 |
60 425 |
1 1 / 4 |
( 279 ) |
( 95,0 ) |
( 106,2 ) |
( 116,4 ) |
( 134,4 ) |
( 190,1 ) |
( 212,5 ) |
( 232,8 ) |
( 268,8 ) |
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée . 4 Appliquer les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 7 à 10 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 23 .
Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de températures A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Pour la plage de températures B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,93 . Pour la plage de températures C : température maximale de courte durée = 120 ° C ( 248 ° F ), température maximale de longue durée = 72 ° C ( 162 ° F ), multiplier la valeur ci-dessus par 0,58 . Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période . 6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec ou saturé d ' eau . 7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 ). 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 . 9 Pour les tiges filetées de 3 / 8 po à 1 po de diamètre , les valeurs tabulaires s ' appliquent aux installations horizontales et verticales vers le bas seulement . Pour une installation au plafond ( verticale vers le haut ), il faut multiplier les valeurs tabulaires par 0,70 . 10 Les tiges de 1 1 / 4 po de diamètre doivent être installées dans une orientation générale verticale vers le bas seulement . 11 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré . Pour les charges sismiques , multiplier les valeurs tabulaires du béton fissuré en traction et en cisaillement par α seis
= 0,75 . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications sismiques .
248 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.6 SYSTÈME D ’ ANCRAGE ADHÉSIF À CAPSULE HVU2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
