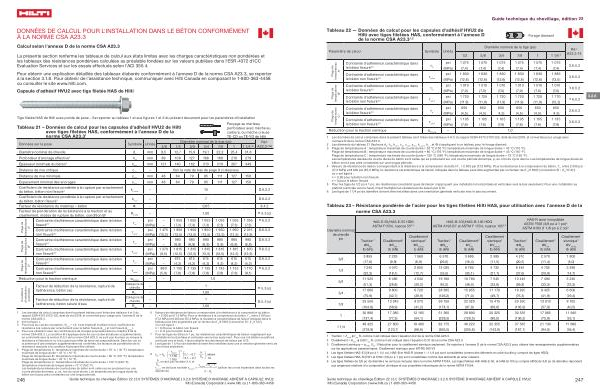

Guide technique du chevillage , édition 22

Tableau 22 — Données de calcul pour les capsules d ' adhésif HVU2 de Hilti avec tiges filetées HAS , conformément à l ' annexe D de la norme CSA A23.3 ^{1 , 2}

Forage diamant

Paramètre de calcul Symbole Unités

Diamètre nominal de la tige ( po ) 1 / 2 5 / 8 3 / 4 7 / 8 1 1 1 / 4 ⁶

Réf . A23.3-14

Plage de températures

A ³

Plage de températures

B ³

Plage de températures

C ³

Contrainte d ' adhérence caractéristique dans psi 1 075 1 075 1 075 1 075 1 075 1 075 τ le béton fissuré ^{4 , 5} _cr

( MPa ) ( 7,4 ) ( 7,4 ) ( 7,4 ) ( 7,4 ) ( 7,4 ) ( 7,4 )

Contrainte d ' adhérence caractéristique dans psi 1 830 1 830 1 830 1 830 1 830 1 885 τ le béton non fissuré ^{4 , 5} _uncr

( MPa ) ( 12,6 ) ( 12,6 ) ( 12,6 ) ( 12,6 ) ( 12,6 ) ( 13,0 )

Contrainte d ' adhérence caractéristique dans psi 1 010 1 010 1 010 1 010 1 010 1 010 τ le béton fissuré ^{4 , 5} _cr

( MPa ) ( 7,0 ) ( 7,0 ) ( 7,0 ) ( 7,0 ) ( 7,0 ) ( 7,0 )

Contrainte d ' adhérence caractéristique dans psi 1 720 1 720 1 720 1 720 1 720 1 770 τ le béton non fissuré ^{4 , 5} _uncr

( MPa ) ( 11,9 ) ( 11,9 ) ( 11,9 ) ( 11,9 ) ( 11,9 ) ( 12,2 )

Contrainte d ' adhérence caractéristique dans psi 650 650 650 650 650 650 τ le béton fissuré ^{4 , 5} _cr

( MPa ) ( 4,5 ) ( 4,5 ) ( 4,5 ) ( 4,5 ) ( 4,5 ) ( 4,5 )

Contrainte d ' adhérence caractéristique dans psi 1 105 1 105 1 105 1 105 1 105 1 135 τ le béton non fissuré ^{4 , 5} _uncr

( MPa ) ( 7,6 ) ( 7,6 ) ( 7,6 ) ( 7,6 ) ( 7,6 ) ( 7,8 )

Réduction pour la traction sismique α _{N , seis} – 1,0

D . 6.5.2

D . 6.5.2

D . 6.5.2

D . 6.5.2

D . 6.5.2

D . 6.5.2

3.2.6

1 Les données de calcul comprises dans le présent tableau sont tirées des tableaux 4 et 5 du rapport ESR-4372 d ' ICC-ES , daté de mai 2019 , et converties pour usage avec l ' annexe D de la norme CSA A23.3 . 2 Les éléments du tableau 21 ( facteurs d _a

, h _ef , h _min

, c _ac , c _min

, s _min

, k _{c , uncr} , k _{c , cr} et Ф ) s ' appliquent à ce tableau pour le forage diamant .

3 Plage de températures A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de températures B : température maximale de courte durée = 80 ° C ( 176 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de températures C : température maximale de courte durée = 120 ° C ( 248 ° F ); température maximale de longue durée = 72 ° C ( 162 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .

4 Valeurs de résistance de liaison correspondant à la résistance à la compression du béton f ' _c

= 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , _{f ́c} , entre 2 500 psi ( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la résistance caractéristique de liaison indiquée dans le tableau peut être augmentée par un facteur de ( _{f ́c} / 2 500 ) ⁿ [ conversion SI : ( _{f ́c} / 17,2 ) ⁿ ]. où n est égal à : n = 0,26 pour le béton non fissuré n = 0 pour le béton fissuré

5 Pour les tiges de 1 / 2 po à 1 po , les résistances caractéristiques de liaison s ' appliquent aux installations horizontales et verticales vers le bas seulement . Pour une installation au plafond ( verticale vers le haut ), il faut multiplier les résistances de liaison par 0,70 . 6 Les tiges de 1 1 / 4 po de diamètre doivent être installées dans une orientation générale verticale vers le bas seulement .

Tableau 23 – Résistance pondérée de l ' acier pour les tiges filetées Hilti HAS , pour utilisation avec l ' annexe D de la norme CSA A23.3

3 / 8

1 / 2

5 / 8

3 / 4

7 / 8

1

1 1 / 4

3 955 2 225 1 560 6 570 3 695 2 585 4 610 2 570 1 800 ( 17,6 ) ( 9,9 ) ( 6,9 ) ( 29,2 ) ( 16,4 ) ( 11,5 ) ( 20,5 ) ( 11,4 ) ( 8,0 ) 7 240 4 070 2 850 12 035 6 765 4 735 8 445 4 705 3 295 ( 32,2 ) ( 18,1 ) ( 12,7 ) ( 53,5 ) ( 30,1 ) ( 21,1 ) ( 37,6 ) ( 20,9 ) ( 14,7 ) 11 525 6 485 4 540 19 160 10 780 7 545 13 445 7 490 5 245 ( 51,3 ) ( 28,8 ) ( 20,2 ) ( 85,2 ) ( 48,0 ) ( 33,6 ) ( 59,8 ) ( 33,3 ) ( 23,3 ) 17 060 9 600 6 720 28 365 15 955 11 170 16 920 9 425 6 600 ( 75,9 ) ( 42,7 ) ( 29,9 ) ( 126,2 ) ( 71,0 ) ( 49,7 ) ( 75,3 ) ( 41,9 ) ( 29,4 ) 23 550 13 245 9 270 39 150 22 020 15 415 23 350 13 010 9 105 ( 104,8 ) ( 58,9 ) ( 41,2 ) ( 174,1 ) ( 97,9 ) ( 68,6 ) ( 103,9 ) ( 57,9 ) ( 40,5 ) 30 890 17 380 12 165 51 360 28 890 20 225 30 635 17 065 11 945 ( 137,4 ) ( 77,3 ) ( 54,1 ) ( 228,5 ) ( 128,5 ) ( 90,0 ) ( 136,3 ) ( 75,9 ) ( 53,1 ) 49 425 27 800 19 460 82 175 46 220 32 355 37 565 21 130 12 680 ( 219,9 ) ( 123,7 ) ( 86,6 ) ( 365,5 ) ( 205,6 ) ( 143,9 ) ( 167,1 ) ( 94,0 ) ( 56,4 )

1 Traction = A _{se , N} ϕ f _uta

R , comme il est indiqué dans l ' équation D . 2 de la norme CSA A23.3 .

2 Cisaillement = A _{se , V} ϕ 0,60 f _uta

R , comme il est indiqué dans l ' équation D . 31 de la norme CSA A23.3 .

3 Cisaillement sismique = α _{V , seis}

V _sar

: Réduction pour le cisaillement sismique seulement . Se reporter à l ' annexe D de la norme CSA A23.3 pour obtenir des renseignements supplémentaires sur les applications parasismiques . Cisaillement sismique pour HIT-RE 500 V3 4 Les tiges filetées HAS-E ( 3 / 8 po à 1 1 / 4 po ), HAS-B et HAS-R ( classe 1 ; 1 1 / 4 po ) sont considérées comme des éléments en acier ductile ( y compris les tiges HDG ). 5 Les tiges filetées HAS-R ( CW1 et CW2 ; 3 / 8 po à 1 po ) sont considérées comme des éléments en acier cassant . 6 Les tiges filetées de 3 / 8 po de diamètre ne sont pas incluses dans la norme ASTM F1554 . Les tiges filetées Hilti HAS-E-55 , et HAS-B-105 ( y compris HDG ) de 3 / 8 po de diamètre répondent aux exigences relatives à la composition chimique et aux propriétés mécaniques de la norme ASTM F1554 .

Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.6 SYSTÈME D ’ ANCRAGE ADHÉSIF À CAPSULE HVU2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
