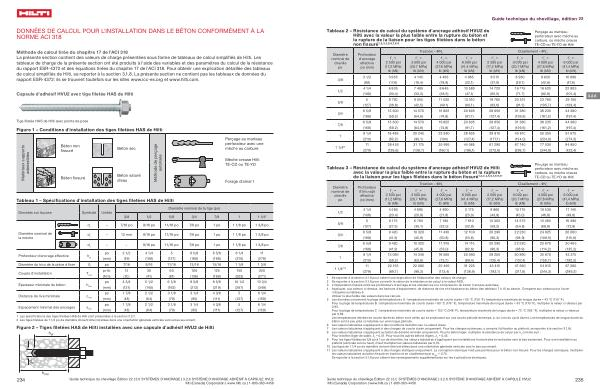

Guide technique du chevillage , édition 22
Tableau 2 – Résistance de calcul du système d ' ancrage adhésif HVU2 de Hilti avec la valeur la plus faible entre la rupture du béton et la rupture de la liaison pour les tiges filetées dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9
Perçage au marteau perforateur avec mèche au carbure , ou mèche creuse TE-CD ou TE-YD de Hilti
Diamètre nominal de cheville po
Profondeur d ' ancrage effective po ( mm ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN )
3 / 8 |
3 1 / 2
( 89 )
|
3 955
( 17,6 )
|
4 145
( 18,4 )
|
4 465
( 19,9 )
|
4 965
( 22,1 )
|
8 515
( 37,9 )
|
8 930
( 39,7 )
|
9 620
( 42,8 )
|
10 690
( 47,6 )
|
1 / 2 |
4 1 / 4
( 108 )
|
6 835
( 30,4 )
|
7 485
( 33,3 )
|
8 645
( 38,5 )
|
10 585
( 47,1 )
|
14 720
( 65,5 )
|
16 125
( 71,7 )
|
18 620
( 82,8 )
|
22 805
( 101,4 )
|
5 / 8 |
5
( 127 )
|
8 720
( 38,8 )
|
9 555
( 42,5 )
|
11 030
( 49,1 )
|
13 510
( 60,1 )
|
18 785
( 83,6 )
|
20 575
( 91,5 )
|
23 760
( 105,7 )
|
29 100
( 129,4 )
|
3 / 4 |
6 5 / 8
( 168 )
|
13 300
( 59,2 )
|
14 570
( 64,8 )
|
16 825
( 74,8 )
|
20 605
( 91,7 )
|
28 650
( 127,4 )
|
31 380
( 139,6 )
|
36 235
( 161,2 )
|
44 380
( 197,4 )
|
7 / 8 |
6 5 / 8
( 168 )
|
13 300
( 59,2 )
|
14 570
( 64,8 )
|
16 825
( 74,8 )
|
20 605
( 91,7 )
|
28 650
( 127,4 )
|
31 380
( 139,6 )
|
36 235
( 161,2 )
|
44 380
( 197,4 )
|
1 |
8 1 / 4
( 210 )
|
18 485
( 82,2 )
|
20 245
( 90,1 )
|
23 380
( 104 )
|
28 635
( 127,4 )
|
39 810
( 177,1 )
|
43 610
( 194,0 )
|
50 355
( 224,0 )
|
61 675
( 274,3 )
|
1 1 / 4 10
|
11
( 279 )
|
28 455
( 126,6 )
|
31 175
( 138,7 )
|
35 995
( 160,1 )
|
44 085
( 196,1 )
|
61 290
( 272,6 )
|
67 140
( 298,7 )
|
77 530
( 344,9 )
|
94 950
( 422,4 )
|
3.2.6
Tableau 3 – Résistance de calcul du système d ' ancrage adhésif HVU2 de Hilti avec la valeur la plus faible entre la rupture du béton et la rupture de la liaison pour les tiges filetées dans le béton fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 11
Perçage au marteau perforateur avec mèche au carbure , ou mèche creuse TE-CD ou TE-YD de Hilti
Diamètre nominal de cheville po
Profondeur d ' ancrage effective po ( mm ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN )
1 / 2 |
4 1 / 4
( 108 )
|
4 580
( 20,4 )
|
4 695
( 20,9 )
|
4 890
( 21,8 )
|
5 175
( 23,0 )
|
9 860
( 43,9 )
|
10 115
( 45,0 )
|
10 530
( 46,8 )
|
11 145
( 49,6 )
|
5 / 8 |
5
( 127 )
|
6 175
( 27,5 )
|
6 765
( 30,1 )
|
7 190
( 32,0 )
|
7 610
( 33,9 )
|
13 305
( 59,2 )
|
14 575
( 64,8 )
|
15 485
( 68,9 )
|
16 390
( 72,9 )
|
3 / 4 |
6 5 / 8
( 168 )
|
9 420
( 41,9 )
|
10 320
( 45,9 )
|
11 430
( 50,8 )
|
12 100
( 53,8 )
|
20 290
( 90,3 )
|
22 230
( 98,9 )
|
24 625
( 109,5 )
|
26 060
( 115,9 )
|
7 / 8 |
6 5 / 8
( 168 )
|
9 420
( 41,9 )
|
10 320
( 45,9 )
|
11 915
( 53,0 )
|
14 115
( 62,8 )
|
20 290
( 90,3 )
|
22 230
( 98,9 )
|
25 670
( 114,2 )
|
30 405
( 135,2 )
|
1 |
8 1 / 4
( 210 )
|
13 090
( 58,2 )
|
14 340
( 63,8 )
|
16 560
( 73,7 )
|
20 090
( 89,4 )
|
28 200
( 125,4 )
|
30 890
( 137,4 )
|
35 670
( 158,7 )
|
43 275
( 192,5 )
|
1 1 / 4 ( 10 )
|
11
( 279 )
|
20 155
( 89,7 )
|
22 080
( 98,2 )
|
25 495
( 113,4 )
|
31 225
( 138,9 )
|
43 415
( 193,1 )
|
47 560
( 211,6 )
|
54 915
( 244,3 )
|
67 260
( 299,2 )
|
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée . 4 Appliquer , aux valeurs ci-dessus , les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 7 à 10 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 6 . Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de températures A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Pour la plage de températures B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,93 . Pour la plage de températures C : température maximale de courte durée = 120 ° C ( 248 ° F ), température maximale de longue durée = 72 ° C ( 162 ° F ), multiplier la valeur ci-dessus par 0,58 . Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période . 6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec ou saturé d ' eau . 7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 ). 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 . 9 Pour les tiges filetées de 3 / 8 po à 1 po de diamètre , les valeurs tabulaires s ' appliquent aux installations horizontales et verticales vers le bas seulement . Pour une installation au plafond ( verticale vers le haut ), il faut multiplier les valeurs tabulaires par 0,70 . 10 Les tiges de 1 1 / 4 po de diamètre doivent être installées dans une orientation générale verticale vers le bas seulement . 11 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré . Pour les charges sismiques , multiplier les valeurs tabulaires du béton fissuré en traction et en cisaillement par α seis
= 0,75 . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications sismiques .
