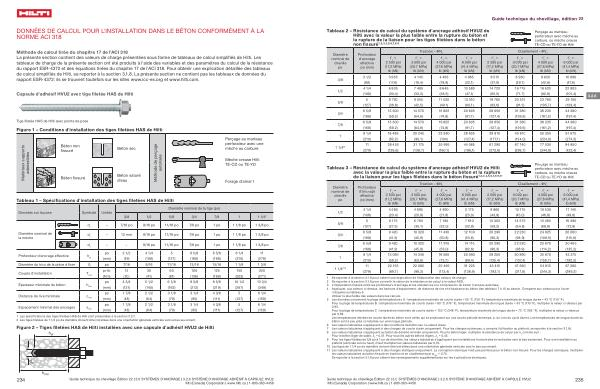

DONNÉES DE CALCUL POUR L ' INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME ACI 318
Méthode de calcul tirée du chapitre 17 de l ' ACI 318 La présente section contient des valeurs de charge présentées sous forme de tableaux de calcul simplifiés de Hilti . Les tableaux de charge de la présente section ont été produits à l ' aide des variables et des paramètres du calcul de la résistance du rapport ESR‐4372 et des équations tirées du chapitre 17 de l ' ACI 318 . Pour obtenir une explication détaillée des tableaux de calcul simplifiés de Hilti , se reporter à la section 3.1.8 . La présente section ne contient pas les tableaux de données du rapport ESR-4372 ; ils se trouvent toutefois sur les sites www . icc-es . org et www . hilti . com .
Capsule d ' adhésif HVU2 avec tige filetée HAS de Hilti
Tige filetée HAS de Hilti avec pointe de pose
Figure 1 – Conditions d ' installation des tiges filetées HAS de Hilti
Matériaux supports admissibles |
Béton non fissuré
Béton fissuré
|
Béton sec
Béton saturé d ' eau
|
Méthode de perçage autorisée |
Perçage au marteau perforateur avec une mèche au carbure
Mèche creuse Hilti TE-CD ou TE-YD
Forage diamant
|
Tableau 1 – Spécifications d ' installation des tiges filetées HAS de Hilti
Données sur la pose Symbole Unités
Diamètre nominal de la tige ( po ) 3 / 8 1 / 2 5 / 8 3 / 4 7 / 8 1 1 1 / 4 2 d o
– 7 / 16 po 9 / 16 po 11 / 16 po 7 / 8 po 1 po 1 1 / 8 po 1 3 / 8 po
Diamètre nominal de la mèche d o
– 12 mm 9 / 16 po 11 / 16 po 7 / 8 po 1 po 1 1 / 8 po 1 3 / 8 po d o
– – 9 / 16 po 11 / 16 po 7 / 8 po 1 po 1 1 / 8 po 1 3 / 8 po
Profondeur d ' ancrage effective h ef po 3 1 / 2 4 1 / 4 5 6 5 / 8 6 5 / 8 8 1 / 4 11
( mm ) ( 89 ) ( 108 ) ( 127 ) ( 168 ) ( 168 ) ( 210 ) ( 279 ) Diamètre du trou de la pièce à fixer d f po 7 / 16 9 / 16 11 / 16 13 / 16 15 / 16 1 1 / 8 1 3 / 8
Couple d ' installation T inst pi-lb 15 30 60 100 125 150 200 ( Nm ) ( 20 ) ( 41 ) ( 81 ) ( 136 ) ( 169 ) ( 203 ) ( 271 )
Épaisseur minimale du béton h min po 4 3 / 4 5 1 / 2 6 3 / 8 8 3 / 8 8 5 / 8 10 1 / 2 13 3 / 4 ( mm ) ( 121 ) ( 140 ) ( 162 ) ( 213 ) ( 219 ) ( 267 ) ( 349 )
Distance de rive minimale c min po 1 7 / 8 2 1 / 2 3 1 / 8 3 1 / 4 4 3 / 8 5 6 1 / 4 ( mm ) ( 48 ) ( 64 ) ( 79 ) ( 95 ) ( 111 ) ( 127 ) ( 159 )
Espacement minimal des ancrages s min po 1 7 / 8 2 1 / 2 3 1 / 8 3 1 / 4 4 3 / 8 5 6 1 / 4 ( mm ) ( 48 ) ( 64 ) ( 79 ) ( 95 ) ( 111 ) ( 127 ) ( 159 )
1 Les spécifications des tiges filetées HAS de Hilti sont présentées à la section 3.2.7 . 2 Les tiges filetées de 1 1 / 4 po de diamètre doivent être installées dans une orientation générale verticale vers le bas seulement .
Figure 2 – Tiges filetées HAS de Hilti installées avec une capsule d ' adhésif HVU2 de Hilti
234 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.6 SYSTÈME D ’ ANCRAGE ADHÉSIF À CAPSULE HVU2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
