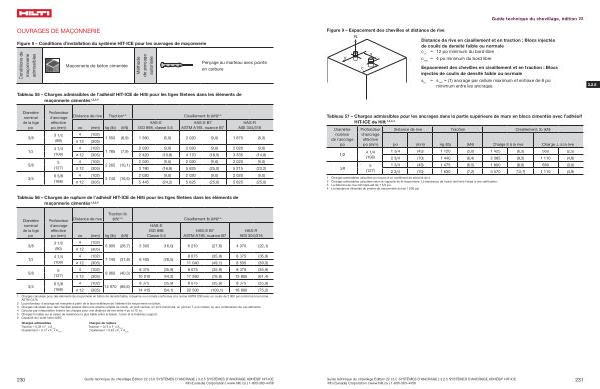

Guide technique du chevillage , édition 22
Figure 9 – Espacement des chevilles et distance de rive
Distance de rive en cisaillement et en traction : Blocs injectés de coulis de densité faible ou normale
c cr
= 12 po minimum du bord libre
c min
= 4 po minimum du bord libre
Espacement des chevilles en cisaillement et en traction : Blocs injectés de coulis de densité faible ou normale
s cr
= s min
= ( 1 ) ancrage par cellule maximum et entraxe de 8 po minimum entre les ancrages
3.2.5
Tableau 57 – Charges admissibles pour les ancrages dans la partie supérieure de murs en blocs cimentés avec l ' adhésif HIT-ICE de Hilti 1 , 2 , 3 , 4
Diamètre nominal de l ' ancrage po
1 / 2
5 / 8
Profondeur d ' ancrage effective po ( mm )
4 1 / 4 ( 108 )
5 ( 127 )
Distance de rive Traction Cisaillement , lb ( kN )
po ( mm ) kg ( lb ) ( kN ) Charge II à la rive Charge ⊥ à la rive 1 3 / 4 ( 45 ) 1 120 ( 5,0 ) 1 425 ( 6,3 ) 560 ( 2,5 ) 2 3 / 4 ( 70 ) 1 440 ( 6,4 ) 2 085 ( 9,3 ) 1 110 ( 4,9 ) 1 3 / 4 ( 45 ) 1 475 ( 6,5 ) 1 800 ( 8,0 ) 680 ( 3,0 ) 2 3 / 4 ( 70 ) 1 630 ( 7,2 ) 3 070 ( 13,7 ) 1 110 ( 4,9 )
1 Charges admissibles calculées au moyen d ' un coefficient de sécurité de 4 . 2 Charges admissibles calculées selon la capacité de la maçonnerie . La résistance de l ' acier doit faire l ' objet d ' une vérification . 3 La distance de rive minimale est de 1 3 / 4 po . 4 La résistance minimale du prisme de maçonnerie est de 1 500 psi .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.5 SYSTÈMES D ’ ANCRAGE ADHÉSIF HIT-ICE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
231
