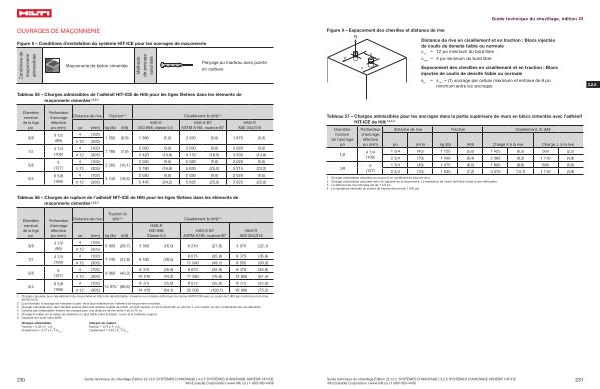

OUVRAGES DE MAÇONNERIE
Figure 8 – Conditions d ' installation du système HIT-ICE pour les ouvrages de maçonnerie
Conditions de maçonnerie admissibles |
Maçonnerie de béton cimentée |
Méthode de perçage autorisée |
Perçage au marteau avec pointe en carbure |
Tableau 55 – Charges admissibles de l ' adhésif HIT-ICE de Hilti pour les tiges filetées dans les éléments de maçonnerie cimentés 1 , 2 , 3 , 4
Diamètre nominal de la tige po
3 / 8
1 / 2
5 / 8
3 / 4
Profondeur d ' ancrage effective po ( mm )
3 1 / 2 ( 89 )
4 1 / 4 ( 108 )
5 ( 127 )
6 5 / 8 ( 168 )
Distance de rive Traction 5 , 6 Cisaillement lb ( kN ) 5 , 6
po ( mm ) kg ( lb ) ( kN ) 4 ( 102 ) ≥ 12 ( 305 )
HAS-E ISO 898 , classe 5.5
HAS-E B7 ASTM A193 , nuance B7
HAS-R AISI 304 / 316
1 550 ( 6,9 ) 1 360 ( 6,0 ) 2 020 ( 9,0 ) 1 875 ( 8,3 )
4 ( 102 ) 2 020 ( 9,0 ) 2 020 ( 9,0 ) 2 020 ( 9,0 )
1 785 ( 7,9 ) ≥ 12 ( 305 ) 2 420 ( 10,8 ) 4 170 ( 18,5 ) 3 335 ( 14,8 )
4 ( 102 ) 2 020 ( 9,0 ) 2 020 ( 9,0 ) 2 020 ( 9,0 )
2 265 ( 10,1 ) ≥ 12 ( 305 ) 3 780 ( 16,8 ) 5 625 ( 25,0 ) 5 215 ( 23,2 )
4 ( 102 ) 2 020 ( 9,0 ) 2 020 ( 9,0 ) 2 020 ( 9,0 )
3 740 ( 16,6 ) ≥ 12 ( 305 ) 5 445 ( 24,2 ) 5 625 ( 25,0 ) 5 625 ( 25,0 )
Tableau 56 – Charges de rupture de l ' adhésif HIT-ICE de Hilti pour les tiges filetées dans les éléments de maçonnerie cimentés 1 , 2 , 3 , 4
Diamètre nominal de la tige po
3 / 8
1 / 2
5 / 8
3 / 4
Profondeur d ' ancrage effective po ( mm )
3 1 / 2 ( 90 )
4 1 / 4 ( 108 )
5 ( 127 )
6 5 / 8 ( 168 )
Distance de rive
po ( mm ) kg ( lb ) ( kN ) 4 ( 102 ) ≥ 12 ( 305 )
Traction lb ( kN ) 5 , 6 Cisaillement lb ( kN ) 5 , 6
HAS-E ISO 898 Classe 5.5
HAS-E B7 ASTM A193 , nuance B7
HAS-R AISI 304 / 316
6 005 ( 26,7 ) 3 605 ( 16,0 ) 6 210 ( 27,6 ) 4 970 ( 22,1 )
4 ( 102 ) 8 075 ( 35,9 ) 8 075 ( 35,9 )
7 140 ( 31,8 ) 6 405 ( 28,5 ) ≥ 12 ( 305 ) 11 040 ( 49,1 ) 8 835 ( 39,3 )
4 ( 102 ) 8 075 ( 35,9 ) 8 075 ( 35,9 ) 8 075 ( 35,9 )
9 060 ( 40,3 ) ≥ 12 ( 305 ) 10 010 ( 44,2 ) 17 260 ( 76,8 ) 13 805 ( 61,4 )
4 ( 102 ) 8 075 ( 35,9 ) 8 075 ( 35,9 ) 8 075 ( 35,9 )
14 970 ( 66,6 ) ≥ 12 ( 305 ) 14 415 ( 64,1 ) 22 500 ( 100,1 ) 16 800 ( 75,2 )
1 Charges calculées pour des éléments de maçonnerie en béton de densité faible , moyenne ou normale conformes à la norme ASTM C90 avec un coulis de 2 000 psi conforme à la norme
ASTM C476 . 2 La profondeur d ' ancrage est mesurée à partir de la face extérieure de l ' élément de maçonnerie en béton . 3 Charges calculées pour des chevilles posées dans une alvéole remplie de coulis , un joint vertical , un joint horizontal , un joint en T , une cloison ou une combinaison de ces éléments . 4 Calculer par interpolation linéaire les charges pour une distance de rive entre 4 po et 12 po . 5 Charges fondées sur la valeur de résistance la plus faible entre la liaison , l ' acier et le matériau support . 6 Capacité de l ' acier selon AISC
Charges admissibles Charges de rupture
Traction = 0,33 x F u x A nom Cisaillement = 0,17 x F u x A nom
Traction = 0,75 x F u x A nom Cisaillement = 0,45 x F u x A nom
230 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.5 SYSTÈMES D ’ ANCRAGE ADHÉSIF HIT-ICE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
