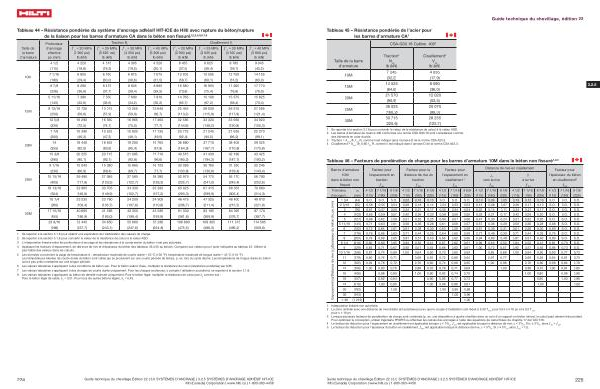

Tableau 44 – Résistance pondérée du système d ' ancrage adhésif HIT-ICE de Hilti avec rupture du béton / rupture de la liaison pour les barres d ' armature CA dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8
Taille de la barre d ' armature
10M
15M
20M
25M
30M
Profondeur d ' ancrage effective po ( mm ) ƒ ́c = 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Traction N r
ƒ ́c = 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ́c = 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ́c = 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Cisaillement V r
ƒ ́c = 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ́c = 40 MPa ( 5 800 psi ) lb ( kN )
4 1 / 2 4 220 4 315 4 395 4 520 8 435 8 625 8 785 9 045 ( 115 ) ( 18,8 ) ( 19,2 ) ( 19,5 ) ( 20,1 ) ( 37,5 ) ( 38,4 ) ( 39,1 ) ( 40,2 ) 7 1 / 16 6 605 6 750 6 875 7 075 13 205 13 505 13 750 14 155 ( 180 ) ( 29,4 ) ( 30,0 ) ( 30,6 ) ( 31,5 ) ( 58,7 ) ( 60,1 ) ( 61,2 ) ( 63,0 ) 8 7 / 8 8 290 8 475 8 635 8 885 16 580 16 955 17 265 17 770 ( 226 ) ( 36,9 ) ( 37,7 ) ( 38,4 ) ( 39,5 ) ( 73,8 ) ( 75,4 ) ( 76,8 ) ( 79,0 ) 5 11 / 16 7 380 7 550 7 690 7 910 14 765 15 100 15 375 15 825 ( 145 ) ( 32,8 ) ( 33,6 ) ( 34,2 ) ( 35,2 ) ( 65,7 ) ( 67,2 ) ( 68,4 ) ( 70,4 ) 9 13 / 16 12 730 13 015 13 255 13 640 25 455 26 030 26 510 27 285 ( 250 ) ( 56,6 ) ( 57,9 ) ( 59,0 ) ( 60,7 ) ( 113,2 ) ( 115,8 ) ( 117,9 ) ( 121,4 ) 12 5 / 8 16 290 16 660 16 965 17 460 32 585 33 320 33 930 34 920 ( 320 ) ( 72,5 ) ( 74,1 ) ( 75,5 ) ( 77,7 ) ( 144,9 ) ( 148,2 ) ( 150,9 ) ( 155,3 ) 7 7 / 8 10 390 10 625 10 820 11 135 20 775 21 245 21 635 22 270 ( 200 ) ( 46,2 ) ( 47,3 ) ( 48,1 ) ( 49,5 ) ( 92,4 ) ( 94,5 ) ( 96,2 ) ( 99,1 ) 14 18 440 18 855 19 200 19 765 36 880 37 710 38 405 39 525 ( 355 ) ( 82,0 ) ( 83,9 ) ( 85,4 ) ( 87,9 ) ( 164,0 ) ( 167,7 ) ( 170,8 ) ( 175,8 ) 15 3 / 8 20 255 20 715 21 095 21 710 40 515 41 430 42 190 43 425 ( 390 ) ( 90,1 ) ( 92,1 ) ( 93,8 ) ( 96,6 ) ( 180,2 ) ( 184,3 ) ( 187,7 ) ( 193,2 ) 9 1 / 16 15 045 15 380 15 665 16 125 30 085 30 765 31 330 32 245 ( 230 ) ( 66,9 ) ( 68,4 ) ( 69,7 ) ( 71,7 ) ( 133,8 ) ( 136,8 ) ( 139,4 ) ( 143,4 )
15 15 / 16 26 490 27 085 27 585 28 390 52 975 54 175 55 170 56 780 ( 405 ) ( 117,8 ) ( 120,5 ) ( 122,7 ) ( 126,3 ) ( 235,7 ) ( 241,0 ) ( 245,4 ) ( 252,6 )
19 13 / 16 32 965 33 705 34 330 35 330 65 925 67 415 68 655 70 660 ( 504 ) ( 146,6 ) ( 149,9 ) ( 152,7 ) ( 157,2 ) ( 293,3 ) ( 299,9 ) ( 305,4 ) ( 314,3 ) 10 1 / 4 23 235 23 760 24 200 24 905 46 475 47 525 48 400 49 810 ( 260 ) ( 103,4 ) ( 105,7 ) ( 107,6 ) ( 110,8 ) ( 206,7 ) ( 211,4 ) ( 215,3 ) ( 221,6 )
17 15 / 16 40 665 41 585 42 350 43 585 81 330 83 165 84 695 87 170 ( 455 ) ( 180,9 ) ( 185,0 ) ( 188,4 ) ( 193,9 ) ( 361,8 ) ( 369,9 ) ( 376,7 ) ( 387,7 ) 23 9 / 16 53 445 54 650 55 660 57 280 106 890 109 305 111 315 114 565 ( 598 ) ( 237,7 ) ( 243,1 ) ( 247,6 ) ( 254,8 ) ( 475,5 ) ( 486,2 ) ( 495,2 ) ( 509,6 )
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
4 Appliquer les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 46 à 50 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 45 . Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec . Pour le béton saturé d ' eau , multiplier la résistance de calcul ( résistance pondérée ) par 0,85 . 7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 . 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 .
