Guide technique du chevillage , édition 22

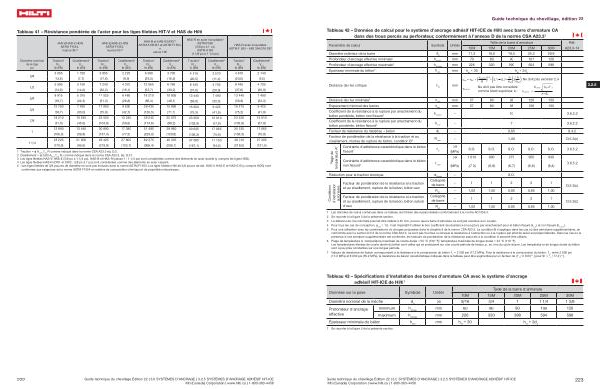

Tableau 42 – Données de calcul pour le système d ' ancrage adhésif HIT-ICE de Hilti avec barre d ' armature CA dans des trous percés au perforateur , conformément à l ' annexe D de la norme CSA A23.3 1
Paramètre de calcul Symbole Unités
Taille de la barre d ' armature Réf . 10M 15M 20M 25M 30M A23.3-14
Diamètre extérieur de la barre d a mm 11,3 16,0 19,5 25,2 29,9
Profondeur d ' ancrage effective minimale 2 h
Ne doit pas excéder 2,4 ef , min mm 70 80 90 101 120
Profondeur d ' ancrage effective maximale 2 h ef , max mm 226 320 390 504 598 Ne doit pas être considéré
Épaisseur minimale du béton 2 h min mm h ef
+ 30 comme étant supérieur à h ef
: + 2d o
Distance de rive critique c ac mm |
Ne doit pas être considéré comme étant supérieur à : |
Ne doit pas excéder 2,4 |
3.2.5 |
Distance de rive minimale 3 c min mm 57 80 98 126 150
Espacement minimal des barres s min mm 57 80 98 126 150
Coefficient de la résistance à la rupture par arrachement du béton pondérée , béton non fissuré 4 k c , uncr
– 10 D . 6.2.2
Coefficient de la résistance à la rupture par arrachement du béton pondérée , béton fissuré 4 k c , cr
– 7 D . 6.2.2
Facteur de résistance du matériau – béton ф c – 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 5 R conc
– 1,00 D . 5.3 ( c )
Plage de température A 6
Contrainte d ' adhérence caractéristique dans le béton psi τ fissuré 7 cr
( MPa )
Contrainte d ' adhérence caractéristique dans le béton non fissuré 7 τ uncr
S . O . S . O . S . O . S . O . S . O . D . 6.5.2 psi 1 010 990 975 950 930
( MPa ) ,( 7 0 ) ( 6,8 ) ( 6,7 ) ( 6,6 ) ( 6,4 )
Réduction pour la traction sismique α N , seis
– S . O .
Conditions d ' installation autorisées
Facteur de pondération de la résistance à la traction et au cisaillement , rupture de la liaison , béton sec
Facteur de pondération de la résistance à la traction et au cisaillement , rupture de la liaison , béton saturé d ' eau
Catégorie de barre
– 1 1 2 2 1
R dry
– 1,00 1,00 0,85 0,85 1,00
Catégorie de barre
– 1 1 2 2 1
R ws
– 1,00 1,00 0,85 0,85 1,00
1 Les données de calcul contenues dans ce tableau sont tirées des essais réalisés conformément à la norme ACI 355.4 . 2 Se reporter à la figure 5 de la présente section . 3 La distance de rive minimale pourrait être réduite à 45 mm , pourvu que la barre d ' armature ne soit pas soumise à un couple . 4 Pour tous les cas de conception , ψ c , N
= 1,0 . Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr ) et non fissuré ( k c , uncr
).
5 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 . La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 , ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
6 Plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
7 Valeurs de résistance de liaison correspondant à la résistance à la compression du béton f ' c = 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , f ' c
, entre 2 500 psi
( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la résistance de liaison caractéristique indiquée dans le tableau peut être augmentée par un facteur de ( f ' c / 2 500 ) 0 , 1 [ pour SI : ( f ' c
/ 17,2 ) 0 , 1 ].
D . 6.5.2
D . 5.3 ( c )
D . 5.3 ( c )
Tableau 43 – Spécifications d ' installation des barres d ' armature CA avec le système d ' ancrage adhésif HIT-ICE de Hilti 1
Données sur la pose Symbole Unités
Taille de la barre d ' armature 10M 15M 20M 25M 30M
Diamètre nominal de la mèche d o po 9 / 16 3 / 4 1 1 1 / 4 1 3 / 8
Profondeur d ' ancrage effective minimum h ef , min mm 60 80 90 100 120 maximum h ef , max mm 226 320 390 504 598
Épaisseur minimale du béton h min mm h ef
+ 30 h ef + 2d o
1 Se reporter à la figure 5 de la présente section .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.5 SYSTÈMES D ’ ANCRAGE ADHÉSIF HIT-ICE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
223
