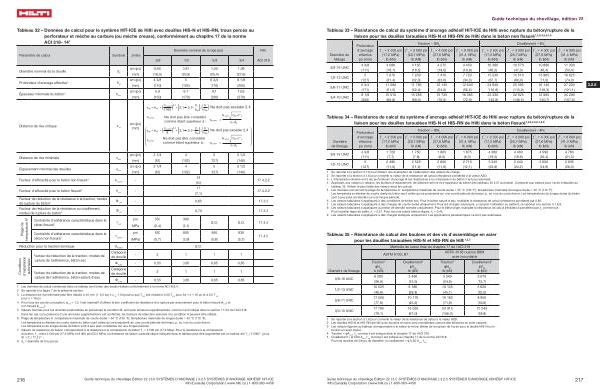

Tableau 32 – Données de calcul pour le système HIT-ICE de Hilti avec douilles HIS-N et HIS-RN , trous percés au perforateur et mèche au carbure ( ou mèche creuse ), conformément au chapitre 17 de la norme ACI 318- 14 1
Paramètre de calcul Symbole Unités
Diamètre nominal de la tige ( po ) Réf .
3 / 8 1 / 2 5 / 8 3 / 4 ACI 318
Diamètre nominal de la douille d a cm ( po ) 0,65 0,81 1,00 1,09 ( mm ) ( 16,5 ) ( 20,5 ) ( 25,4 ) ( 27,6 )
Profondeur d ' ancrage effective 2 h ef cm ( po ) 4 3 / 8 5 6 3 / 4 8 1 / 8 ( mm ) ( 110 ) ( 125 ) ( 170 ) ( 205 )
Épaisseur minimale du béton 2 h min cm ( po ) 5,9 6,7 9,1 10,6 ( mm ) ( 150 ) ( 170 ) ( 230 ) ( 270 )
Ne doit pas excéder 2,4
Distance de rive critique c ac cm ( po ) ( mm )
Ne doit pas être considéré comme étant supérieur à :
Ne doit pas être considéré comme étant supérieur à :
Ne doit pas excéder 2,4
Distance de rive minimale c min cm ( po ) 3 1 / 4 4 5 5 1 / 2 ( mm ) ( 83 ) ( 102 ) ( 127 ) ( 140 )
Espacement minimal des douilles s min cm ( po ) 3 1 / 4 4 5 5 1 / 2 ( mm ) ( 83 ) ( 102 ) ( 127 ) ( 140 )
Facteur d ' efficacité pour le béton non fissuré 4 k c , uncr -
Facteur d ' efficacité pour le béton fissuré 4 k c , cr -
Facteur de réduction de la résistance à la traction , modes de rupture du béton 5 Ф c , N
- 0,65 17.3.3
Facteur de réduction de la résistance au cisaillement , modes de rupture du béton 5 Ф c , V
- 0,70 17.3.3
Plage de température A 6
Contrainte d ' adhérence caractéristique dans le psi 350 300 τ béton fissuré 7 k , cr
MPa ( 2,4 ) ( 2,1 )
24 ( 10 ) 17 ( 7,1 )
17.4.2.2
17.4.2.2
S . O . S . O . 17.4.5
Contrainte d ' adhérence caractéristique dans le psi 830 855 840 830 τ béton non fissuré 7 k , uncr
( MPa ) ( 5,7 ) ( 5,9 ) ( 5,8 ) ( 5,7 )
Réduction pour la traction sismique α N , seis
- S . O .
Conditions d ' installation autorisées
Facteur de réduction de la traction , modes de rupture de l ' adhérence , béton sec
Facteur de réduction de la traction , modes de rupture de l ' adhérence , béton saturé d ' eau
Catégorie de douille
- 2 1 1 1
Ф b , dry
- 0,55 0,65 0,65 0,65
Catégorie de douille
- 2 1 1 1
Ф b , ws
- 0,55 0,65 0,65 0,65
1 Les données de calcul contenues dans ce tableau sont tirées des essais réalisés conformément à la norme ACI 355.4 . 2 Se reporter à la figure 7 de la présente section . 3 La distance de rive minimale peut être réduite à 44 mm ( 1 3 / 4 po ) ≤ c min
< 5d pourvu que T inst soit réduite à 0,30 T inst pour 5d < s < 16 po et à 0,5 T inst pour s > 16 po 4 Pour tous les cas de conception , ψ c , N
= 1,0 . Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr ) et non fissuré ( k c , uncr
). 5 Valeurs fournies pour les chevilles postscellées en présumant la condition B , soit sans armature supplémentaire , comme il est indiqué dans la section 17.3.3 de l ' ACI 318 .
Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de réduction associés à la condition A peuvent être utilisés .
6 Plage de température A : température maximale de courte durée = 54 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
7 Valeurs de résistance de liaison correspondant à la résistance à la compression du béton f ' c = 2 500 psi ( 17,2 Mpa ). Pour la résistance à la compression du béton , f ' c , entre 2 500 psi ( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la résistance de liaison caractéristique indiquée dans le tableau peut être augmentée par un facteur de ( f ' c
/ 2 500 ) 0 , 1 [ pour
SI : ( f ' c / 17,2 ) 0 , 1 ].
8 d 0 = diamètre de trou percé .
