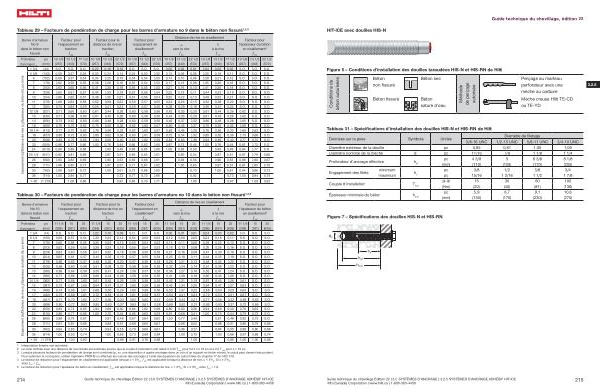

Guide technique du chevillage , édition 22
HIT‐ICE avec douilles HIS‐N
Figure 6 – Conditions d ' installation des douilles taraudées HIS-N et HIS-RN de Hilti
Conditions de béton autorisées
Béton non fissuré
Béton fissuré
Béton sec
Béton saturé d ' eau
Méthode de perçage autorisée
Perçage au marteau perforateur avec une mèche au carbure
Mèche creuse Hilti TE-CD ou TE-YD
3.2.5
Tableau 31 – Spécifications d ' installation des douilles HIS-N et HIS-RN de Hilti
Données sur la pose
Symbole
Unités
3 / 8-16 UNC
Diamètre de filetage
1 / 2-13 UNC
5 / 8-11 UNC
3 / 4-10 UNC
Diamètre extérieur de la douille
po
0,65
0,81
1,00
1,09
Diamètre nominal de la mèche
d o
po
11 / 16
7 / 8
1 1 / 8
1 1 / 4
Profondeur d ' ancrage effective
h ef
po
( mm )
4 3 / 8
( 110 )
5
( 125 )
6 3 / 8
( 170 )
8 1 / 8
( 205 )
Engagement des filets
minimum maximum
h s
po po
3 / 8
15 / 16
1 / 2
1 3 / 16
5 / 8
1 1 / 2
3 / 4
1 7 / 8
Couple d ' installation
T inst
pi-lb
( Nm )
15
( 20 )
30
( 40 )
60
( 81 )
100
( 136 )
Épaisseur minimale du béton
h min
po
( mm )
5,9
( 150 )
6,7
( 170 )
9,1
( 230 )
10,6
( 270 )
Figure 7 – Spécifications des douilles HIS-N et HIS-RN
