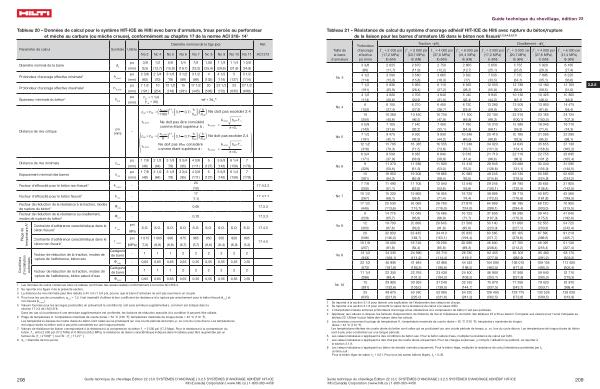

Tableau 20 – Données de calcul pour le système HIT-ICE de Hilti avec barre d ' armature , trous percés au perforateur et mèche au carbure ( ou mèche creuse ), conformément au chapitre 17 de la norme ACI 318- 14 1
Paramètre de calcul Symbole Unités
Diamètre nominal de la tige ( po ) Réf .
No 3 No 4 No 5 No 6 No 7 No 8 No 9 No 10 No 11 ACI 318
Diamètre nominal de la barre d a po 3 / 8 1 / 2 5 / 8 3 / 4 7 / 8 1,00 1 1 / 8 1 1 / 4 1 3 / 8 ( mm ) ( 9,5 ) ( 12,7 ) ( 15,9 ) ( 19,1 ) ( 22,2 ) ( 25,4 ) ( 28,6 ) ( 31,8 ) ( 34,9 )
Profondeur d ' ancrage effective minimale 2 h ef , min po 2 3 / 8 2 3 / 4 3 1 / 8 3 1 / 2 3 1 / 2 4 4 1 / 2 5 5 1 / 2 ( mm ) ( 60 ) ( 70 ) ( 79 ) ( 89 ) ( 89 ) ( 102 ) ( 114 ) ( 127 ) ( 114 )
Profondeur d ' ancrage effective maximale 2 h ef , max po 7 1 / 2 10 12 1 / 2 15 17 1 / 2 20 22 1 / 2 25 27 1 / 2 ( mm ) ( 191 ) ( 254 ) ( 318 ) ( 381 ) ( 445 ) ( 508 ) ( 572 ) ( 635 ) ( 699 ) po h
Épaisseur minimale du béton 2 h ef
+ 1 1 / 4 min
( mm ) ( h ef + 30 ) hef + 2d 0
( 8 )
Ne doit pas excéder 2,4
Distance de rive critique |
po ( mm ) - |
Ne doit pas être considéré comme étant supérieur à : |
Ne doit pas excéder 2,4 |
|
|
Ne doit pas être considéré comme étant supérieur à : |
|
Distance de rive minimale c min po 1 7 / 8 2 1 / 2 3 1 / 8 3 3 / 4 4 3 / 8 5 5 5 / 8 6 1 / 4 7 ( mm ) ( 48 ) ( 64 ) ( 79 ) ( 95 ) ( 111 ) ( 127 ) ( 143 ) ( 159 ) ( 178 )
Espacement minimal des barres s min po 1 7 / 8 2 1 / 2 3 1 / 8 3 3 / 4 4 3 / 8 5 5 5 / 8 6 1 / 4 7 ( mm ) ( 48 ) ( 64 ) ( 79 ) ( 95 ) ( 111 ) ( 127 ) ( 143 ) ( 159 ) ( 178 )
Facteur d ' efficacité pour le béton non fissuré 4 k c , uncr -
Facteur d ' efficacité pour le béton fissuré 4 k c , cr -
Facteur de réduction de la résistance à la traction , modes de rupture du béton 5 Ф c , N
- 0,65 17.3.3
Facteur de réduction de la résistance au cisaillement , modes de rupture du béton 5 Ф c , V
- 0,70 17.3.3
Plage de température A 6
Conditions d ' installation autorisées
Contrainte d ' adhérence caractéristique dans le psi τ béton fissuré 7 k , cr
MPa
24 ( 10 ) 17 ( 7,1 )
17.4.2.2
17.4.2.2
S . O . S . O . S . O . S . O . S . O . S . O . S . O . S . O . S . O . 17.4.5
Contrainte d ' adhérence caractéristique dans le psi 1 015 1 005 990 975 965 950 935 920 905 τ béton non fissuré 7 k , uncr
( MPa ) ( 7,0 ) ( 6,9 ) ( 6,8 ) ( 6,7 ) ( 6,7 ) ( 6,6 ) ( 6,4 ) ( 6,3 ) ( 6,2 )
Facteur de réduction de la traction , modes de rupture de l ' adhérence , béton sec
Facteur de réduction de la traction , modes de rupture de l ' adhérence , béton saturé d ' eau
Catégorie de barre
- 1 1 1 2 2 2 2 2 2
Ф b , dry
- 0,65 0,65 0,65 0,55 0,55 0,55 0,55 0,55 0,55
Catégorie de barre
- 1 1 1 2 2 2 2 2 2
Ф b , ws
- 0,65 0,65 0,65 0,55 0,55 0,55 0,55 0,55 0,55
1 Les données de calcul contenues dans ce tableau sont tirées des essais réalisés conformément à la norme ACI 355.4 . 2 Se reporter à la figure 4 de la présente section . 3 La distance de rive minimale peut être réduite à 44 mm ( 1 3 / 4 po ), pourvu que la barre d ' armature ne soit pas soumise à un couple . 4 Pour tous les cas de conception , ψ c , N
= 1,0 . Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr ) et non fissuré ( k c , uncr
).
5 Valeurs fournies pour les ancrages postscellés en présumant la condition B , soit sans armature supplémentaire , comme il est indiqué dans la section 17.3.3 de l ' ACI 318 . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de réduction associés à la condition A peuvent être utilisés .
6 Plage de température A : température maximale de courte durée = 54 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
7 Valeurs de résistance de liaison correspondant à la résistance à la compression du béton f ' c = 2 500 psi ( 17,2 Mpa ). Pour la résistance à la compression du béton , f ' c
, entre 2 500 psi ( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la résistance de liaison caractéristique indiquée dans le tableau peut être augmentée par un facteur de ( f ' c
/ 2 500 ) 0 , 1 [ pour SI : ( f ' c / 17,2 ) 0 , 1 ].
8 d 0 = diamètre de trou percé
17.4.5
208 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.5 SYSTÈMES D ’ ANCRAGE ADHÉSIF HIT-ICE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
