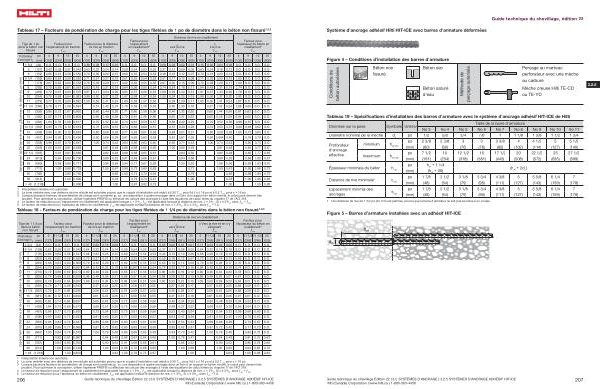

Guide technique du chevillage , édition 22
Système d ' ancrage adhésif Hilti HIT-ICE avec barres d ' armature déformées
Figure 4 – Conditions d ' installation des barres d ' armature |
Conditions de béton autorisées |
Béton non fissuré |
Béton sec
Béton saturé d ' eau
|
Méthode de perçage autorisée |
Perçage au marteau perforateur avec une mèche au carbure
Mèche creuse Hilti TE-CD ou TE-YD
|
3.2.5 |
Tableau 19 – Spécifications d ' installation des barres d ' armature avec le système d ' ancrage adhésif HIT-ICE de Hilti Données sur la pose
Symbole Unités
Taille de la barre d ' armature No 3 No 4 No 5 No 6 No 7 No 8 No 9 No 10 No 11
Diamètre nominal de la mèche d o po 1 / 2 5 / 8 3 / 4 7 / 8 1 1 1 / 8 1 3 / 8 1 1 / 2 1 3 / 4
Profondeur d ' ancrage effective minimum h ef , min po 2 3 / 8 2 3 / 8 3 3 3 3 / 8 4 4 1 / 2 5 5 1 / 2 ( mm ) ( 60 ) ( 60 ) ( 76 ) ( 76 ) ( 85 ) ( 102 ) ( 114 ) ( 127 ) ( 140 ) maximum h ef , max po 7 1 / 2 10 12 1 / 2 15 17 1 / 2 20 22 1 / 2 25 27 1 / 2 ( mm ) ( 191 ) ( 254 ) ( 318 ) ( 381 ) ( 445 ) ( 508 ) ( 572 ) ( 635 ) ( 699 ) po h
Épaisseur minimale du béton h ef
+ 1 1 / 4 min
( mm ) ( h ef + 30 )
( h ef + 2d o
)
Distance de rive minimale 1 c min po 1 7 / 8 2 1 / 2 3 1 / 8 3 3 / 4 4 3 / 8 5 5 5 / 8 6 1 / 4 7 ( mm ) ( 48 ) ( 64 ) ( 79 ) ( 95 ) ( 111 ) ( 127 ) ( 143 ) ( 159 ) ( 178 )
Espacement minimal des ancrages s min po 1 7 / 8 2 1 / 2 3 1 / 8 3 3 / 4 4 3 / 8 5 5 5 / 8 6 1 / 4 7 ( mm ) ( 48 ) ( 64 ) ( 79 ) ( 95 ) ( 111 ) ( 127 ) ( 143 ) ( 159 ) ( 178 )
1 Une distance de rive de 1 3 / 4 po ( 44 mm ) est permise , pourvu que la barre d ' armature ne soit pas soumise à un couple .
Figure 5 – Barres d ' armature installées avec un adhésif HIT-ICE
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.5 SYSTÈMES D ’ ANCRAGE ADHÉSIF HIT-ICE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
207
