Manchons-treillis composites pour maçonnerie creuse et brique
Description Utilisation avec : Qté
Diamètre réel , po
Longueur , po
Diam . de mèche
Manchon-treillis HIT-SC 12x50 1 Tiges de 1 / 4 po de diamètre 20 0,47 1,97 1 / 2 Manchon-treillis HIT-SC 12x85 1 Tiges de 1 / 4 po de diamètre 20 0,47 3,35 1 / 2
Manchon-treillis HIT-SC 16x50 |
1 |
Tiges de 5 / 16 po et de 3 / 8 po de diamètre |
|
|
et tiges HIT-IC de 5 / 16 po |
Manchon-treillis HIT-SC 16x85 |
1 |
Tiges de 5 / 16 po et de 3 / 8 po de diamètre |
|
|
et tiges HIT-IC de 5 / 16 po |
20 0,63 1,97 5 / 8
20 0,63 3,35 5 / 8
Manchon-treillis HIT-SC 18x50 1 Tiges de 1 / 2 po de diamètre 20 0,71 1,97 11 / 16 Manchon-treillis HIT-SC 18x85 1 Tiges de 1 / 2 po de diamètre 20 0,71 3,35 11 / 16 Manchon-treillis HIT-SC 22x50 1 Tiges de 5 / 8 po et tiges HIT-IC 3 / 8 et 1 / 2 20 0,87 1,97 7 / 8 Manchon-treillis HIT-SC 22x85 1 Tiges de 5 / 8 po et tiges HIT-IC 3 / 8 et 1 / 2 10 0,87 3,35 7 / 8 Manchon-treillis HIT-SC 26x125 2 Tiges de 3 / 4 po de diamètre 20 1,02 4,92 1 Manchon-treillis HIT-SC 26x200 2 Tiges de 3 / 4 po de diamètre 20 1,02 7.87 1 Douilles taraudées pour maçonnerie creuse et brique
Description Utilisation avec : Qté Douilles taraudées HIT-IC 5 / 16 x 2
Dans matériau creux , utilisation avec HIT-SC 16 x 50
Diamètre de mèche , po
Filets au pouce 10 5 / 8 18
Douilles taraudées HIT-IC 5 / 16 x 3 3 / 16 |
3 |
Dans matériaux creux , utilisation avec |
10 |
5 / 8 |
18 |
|
|
HIT-SC 16 x 85 |
|
|
|
Douilles taraudées HIT-IC 3 / 8 x 2 |
|
Dans matériaux creux , utilisation avec |
10 |
7 / 8 |
16 |
|
|
HIT-SC 22 x 50 |
|
|
|
Douilles taraudées HIT-IC 3 / 8 x 3 3 / 16 |
3 |
Dans matériaux creux , utilisation avec |
10 |
7 / 8 |
16 |
|
|
HIT-SC 22 x 85 |
|
|
|
Douilles taraudées HIT-IC 1 / 2 x 2 |
|
Dans matériaux creux , utilisation avec |
10 |
7 / 8 |
13 |
|
|
HIT-SC 22 x 50 |
|
|
|
Douilles taraudées HIT-IC 1 / 2 x 3 3 / 16 |
3 |
Dans matériaux creux , utilisation avec |
10 |
7 / 8 |
13 |
|
|
HIT-SC 22 x 85 |
|
|
|
Douille HIT Combi HIT-S - 12 / I |
� |
Manchon en plastique pour vis no 14 |
20 |
1 / 2 |
- |
Murs de brique à parois multiples
Tige filetée
Manchon-treillis

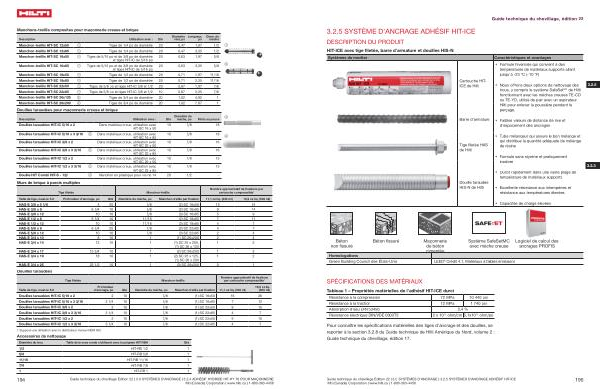

194 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
1
Nombre approximatif de fixations par cartouche compressible 1
Taille de tige , nuance 5.8 Profondeur d ' ancrage , po Qté Diamètre de mèche , po Manchon-treillis par fixation 11,1 oz liq . ( 330 ml ) 16,9 oz liq . ( 500 ml )
HAS-E 3 / 8 x 5 1 / 8 |
4 |
20 |
5 / 8 |
( 2 ) SC 16x50 |
15 |
24 |
HAS-E 3 / 8 x 8 |
6 3 / 4 |
10 |
5 / 8 |
( 2 ) SC 16x85 |
9 |
14 |
HAS-E 3 / 8 x 12 |
10 |
10 |
5 / 8 |
( 3 ) SC 16x85 |
5 |
9 |
HAS-E 1 / 2 x 8 |
6 3 / 4 |
10 |
11 / 16 |
( 2 ) SC 18x85 |
7 |
11 |
HAS-E 1 / 2 x 12 |
10 |
10 |
11 / 16 |
( 3 ) SC 18x85 |
4 |
7 |
HAS-E 5 / 8 x 8 |
6 3 / 4 |
20 |
7 / 8 |
( 2 ) SC 22x85 |
4 |
7 |
HAS-E 5 / 8 x 12 |
10 |
10 |
7 / 8 |
( 3 ) SC 22x85 |
2 |
4 |
HAS-E 3 / 4 x 10 |
8 |
10 |
1 |
( 1 ) SC 26x200 |
2 |
4 |
HAS-E 3 / 4 x 14 |
13 |
10 |
1 |
( 1 ) SC 26 x 200 , |
1 |
2 |
|
|
|
|
( 1 ) SC 26 x 125 |
|
|
HAS-E 3 / 4 x 17 |
15 3 / 4 |
10 |
1 |
( 2 ) SC 26x200 |
1 |
2 |
HAS-E 3 / 4 x 19 |
18 |
10 |
1 |
( 2 ) SC 26 x 125 , |
1 |
2 |
|
|
|
|
( 1 ) SC 26 x 200 |
|
|
HAS-E 3 / 4 x 25 |
23 1 / 2 |
10 |
1 |
( 3 ) SC 26x200 |
0 |
1 |
Douilles taraudées
Taille de tige , nuance 5.8
Tige filetée Manchon-treillis
Nombre approximatif de fixations par cartouche compressible 1
Profondeur |
|
|
|
|
d ' ancrage , po |
Qté |
Diamètre de mèche , po |
Manchon-treillis par fixation |
11,1 oz liq . ( 330 ml ) |
Douilles taraudées HIT-IC 5 / 16 x 2 2 10 5 / 8 ( 1 ) SC 16x50 16 26 Douilles taraudées HIT-IC 5 / 16 x 3 3 / 16 3 1 / 4 10 5 / 8 ( 1 ) SC 16x85 7 12 Douilles taraudées HIT-IC 3 / 8 x 2 2 10 7 / 8 ( 1 ) SC 22x50 9 15 Douilles taraudées HIT-IC 3 / 8 x 3 3 / 16 3 1 / 4 10 7 / 8 ( 1 ) SC 22x85 4 7 Douilles taraudées HIT-IC 1 / 2 x 2 2 10 7 / 8 ( 1 ) SC 22x50 9 15 Douilles taraudées HIT-IC 1 / 2 x 3 3 / 16 3 1 / 4 10 7 / 8 ( 1 ) SC 22x85 4 7 1 Suppose une utilisation avec le distributeur manuel HDM 500
Accessoires de nettoyage
Diamètre du trou Taille de brosse ronde s ' utilisant avec la poignée HIT-RBH Qté 1 / 2 HIT-RB 1 / 2 1 5 / 8 HIT-RB 5 / 8 1 11 / 16 HIT-RB 11 / 16 1 7 / 8 HIT-RB 7 / 8 1 1 HIT-RB 1 1
2
3
�
16,9 oz liq . ( 500 ml )
