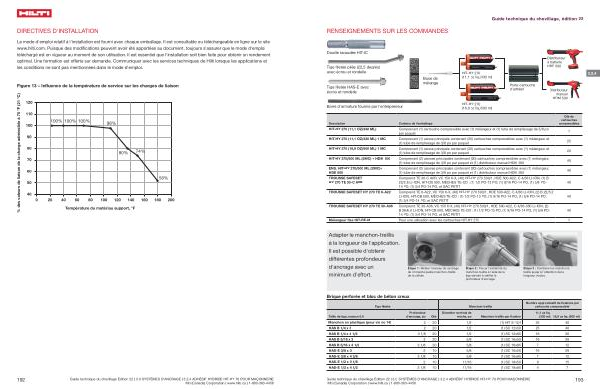

Guide technique du chevillage , édition 22
RENSEIGNEMENTS SUR LES COMMANDES
Douille taraudée HIT-IC |
|
|
|
|
|
|
Tige filetée pliée ( 22,5 degrés ) avec écrou et rondelle
Tige filetée HAS-E avec écrou et rondelle
|
Buse de mélange |
HIT-HY 270 ( 11,1 oz liq ./ 330 ml ) |
Porte-cartouche d ' adhésif |
Distributeur à batterie HDE 500
Distributeur manuel
HDM 500
|
3.2.4 |
Barre d ' armature fournie par l ' entrepreneur |
|
HIT-HY 270 ( 16,9 oz liq ./ 500 ml ) |
|
|
|
Description HIT-HY 270 ( 11,1 OZ / 330 ML )
HIT-HY 270 ( 11,1 OZ / 330 ML ) 1 MC
HIT-HY 270 ( 16,9 OZ / 500 ML ) 1 MC
Contenu de l ' emballage
Comprenant ( 1 ) cartouche compressible avec ( 1 ) mélangeur et ( 1 ) tube de remplissage de 3 / 8 po par paquet
Comprenant ( 1 ) caisse principale contenant ( 25 ) cartouches compressibles avec ( 1 ) mélangeur et ( 1 ) tube de remplissage de 3 / 8 po par paquet
Comprenant ( 1 ) caisse principale contenant ( 20 ) cartouches compressibles avec ( 1 ) mélangeur et ( 1 ) tube de remplissage de 3 / 8 po par paquet
HIT-HY 270 / 500 ML ( 2MC ) + HDM 500 Comprenant ( 2 ) caisses principales contenant ( 20 ) cartouches compressibles avec ( 1 ) mélangeur , ( 1 ) tube de remplissage de 3 / 8 po par paquet et ( 1 ) distributeur manuel HDM 500
ENS . HIT-HY 270 / 500 ML ( 2MC )+ HDE 500
TROUSSE SAFESET HY 270 TE 30-C AVR
Comprenant ( 2 ) caisses principales contenant ( 20 ) cartouches compressibles avec ( 1 ) mélangeur , ( 1 ) tube de remplissage de 3 / 8 po par paquet et ( 1 ) distributeur manuel HDM 500
Comprend TE 30-C AVR , VC 150 6-X , ( 40 ) HIT-HY 270 500 / 1 , HDE 500-A22 , C 4 / 36 LI-ION , ( 1 ) B 22 / 2.6 LI-ION , HIT-CB 500 , MÈCHES TE-CD : ( 1 ) 1 / 2 PO-13 PO , ( 1 ) 9 / 16 PO-14 PO , ( 1 ) 5 / 8 PO- 14 PO , ( 1 ) 3 / 4 PO-14 PO , et SAC PETIT
TROUSSE SAFESET HY 270 TE 6-A22 Comprend TE 6-A22 , VC 150 6-X , ( 40 ) HIT-HY 270 500 / 1 , HDE 500-A22 , C 4 / 36 LI-ION , ( 2 ) B 22 / 5.2 LI-ION , HIT-CB 500 , MÈCHES TE-CD : ( 1 ) 1 / 2 PO-13 PO , ( 1 ) 9 / 16 PO-14 PO , ( 1 ) 5 / 8 PO-14 PO , ( 1 ) 3 / 4 PO-14 PO , et SAC PETIT
TROUSSE SAFESET HY 270 TE 30-A36 Comprend TE 30-A36 , VC 150 6-X , ( 40 ) HIT-HY 270 500 / 1 , HDE 500-A22 , C 4 / 36-350 LI-ION , ( 2 ) B 36 / 6.0 LI-ION , HIT-CB 500 , MÈCHES TE-CD : ( 1 ) 1 / 2 PO-13 PO , ( 1 ) 9 / 16 PO-14 PO , ( 1 ) 5 / 8 PO- 14 PO , ( 1 ) 3 / 4 PO-14 PO , et SAC PETIT
Qté de cartouches compressibles
Mélangeur fixe HIT-RE-M Pour une utilisation avec les cartouches HIT-HY 270 1
1
25
20
40
40
40
40
40
Adapter le manchon-treillis |
|
|
|
à la longueur de l ' application . |
|
|
|
Il est possible d ' obtenir |
|
|
|
différentes profondeurs |
|
|
|
d ' ancrage avec un minimum d ' effort . |
|
|
|
Étape 1 : Retirer l ' anneau de centrage de n ' importe quelle manchon-treillis de la cellule . |
|
|
Étape 2 : Percer l ' extrémité du manchon-treillis à l ' aide de la tige servant à vérifier la profondeur d ' ancrage . |
|
Étape 3 : Combiner les manchonstreillis jusqu ' à l ' obtention de la longueur voulue . |
Brique perforée et bloc de béton creux
Tige filetée Manchon-treillis
Nombre approximatif de fixations par cartouche compressible 1
Taille de tige , nuance 5.8
Profondeur d ' ancrage , po
Qté
Diamètre nominal de mèche , po
Manchon-treillis par fixation
11,1 oz liq . ( 330 ml ) 16,9 oz liq . ( 500 ml )
Manchon en plastique ( pour vis no 14 ) 2 20 1 / 2 ( 1 ) HIT S-12 / I 25 40 HAS B 1 / 4 x 3 2 20 1 / 2 ( 1 ) SC 12x50 25 40
HAS B 1 / 4 x 4 1 / 2 3 1 / 8 20 1 / 2 ( 1 ) SC 12x85 16 26 HAS B 5 / 16 x 3 2 20 5 / 8 ( 1 ) SC 16x50 16 26
HAS B 5 / 16 x 4 1 / 2 3 1 / 8 20 5 / 8 ( 1 ) SC 16x85 7 12 HAS-E 3 / 8 x 3 2 10 5 / 8 ( 1 ) SC 16x50 16 26 HAS-E 3 / 8 x 4 3 / 8 3 1 / 8 10 5 / 8 ( 1 ) SC 16x85 7 12 HAS-E 1 / 2 x 3 1 / 8 2 10 11 / 16 ( 1 ) SC 18x50 9 15 HAS-E 1 / 2 x 4 1 / 2 3 1 / 8 10 11 / 16 ( 1 ) SC 18x85 4 7
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
193
