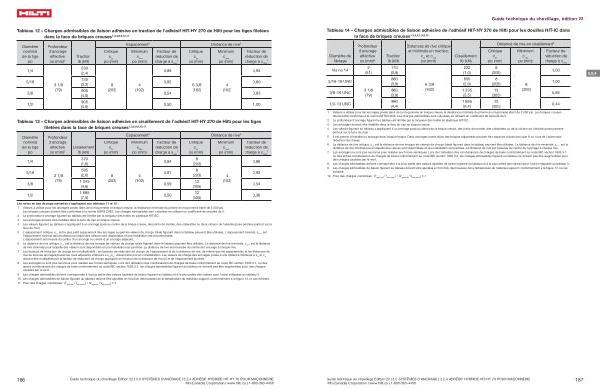

Tableau 12 – Charges admissibles de liaison adhésive en traction de l ' adhésif HIT-HY 270 de Hilti pour les tiges filetées
1 , 3 , 4 , 8 , 9 , 10 , 11 dans la face de briques creuses
Diamètre nominal de la tige po |
Profondeur d ' ancrage effective po ( mm ) 2
|
Traction lb ( kN ) |
Critique
s cr po ( mm )
|
Espacement 5 Distance de rive 6
Minimum
s min po ( mm )
Facteur de réduction de charge à s min
7
Critique
c cr po ( mm )
Minimum
c min po ( mm )
|
Facteur de réduction de charge à c min
7
|
|
1 / 4
5 / 16
3 / 8
1 / 2
|
3 1 / 8 ( 79 ) |
530 ( 2,4 )
735 ( 3,3 )
905 ( 4,0 )
905 ( 4,0 )
|
8 ( 203 ) |
4 ( 102 ) |
0,88
0,93
0,82 |
6 3 / 8 |
4 |
0,80 |
0,54 |
( 162 ) |
( 102 ) |
0,83 |
0,50 1,00
|
Tableau 13 – Charges admissibles de liaison adhésive en cisaillement de l ' adhésif HIT-HY 270 de Hilti pour les tiges
1 , 3 , 4 , 8 , 9 , 10 , 11 filetées dans la face de briques creuses
Diamètre nominal de la tige po
1 / 4
5 / 16
3 / 8
1 / 2
Profondeur d ' ancrage effective po ( mm ) 2
3 1 / 8 ( 79 )
Cisaillement lb ( kN )
370 ( 1,6 )
595 ( 2,6 )
1 045 ( 4,6 )
1 685 ( 7,5 )
Critique
s cr po ( mm )
8 ( 203 )
Espacement 5 Distance de rive 6 Minimum
s min po ( mm )
4 ( 102 )
Facteur de réduction de charge à s min
7
0,84
0,81
Critique
c cr po ( mm )
8 ( 203 )
8 ( 203 )
Minimum
c min po ( mm )
4 ( 102 )
Facteur de réduction de charge à c min
7
Les notes en bas de page suivantes s ' appliquent aux tableaux 11 et 12 :
1 Valeurs à utiliser pour les ancrages posés dans de la maçonnerie en brique creuse , la résistance minimale du prisme en maçonnerie étant de 3 000 psi . Les briques creuses doivent être conformes à la norme ASTM C652 . Les charges admissibles sont calculées en utilisant un coefficient de sécurité de 5 .
2 La profondeur d ' ancrage figurant au tableau est limitée par la longueur des treillis en plastique HIT-SC . 3 Les ancrages doivent être installés dans la face du mur en brique creuse .
4 Les valeurs figurant au tableau s ' appliquent à un ancrage posé au centre de la brique creuse , des joints de mortier , des collerettes ou de la cloison de l ' alvéole ( pose permise partout sur la face du mur )
5 L ' espacement critique , s cr , est le plus petit espacement des ancrages auquel les valeurs de charge totale figurant dans le tableau peuvent être utilisées . L ' espacement minimal , s min
, est l ' espacement minimal des douilles pour lequel des valeurs sont disponibles et une installation est recommandée . L ' espacement est mesuré du centre d ' un ancrage au centre d ' un ancrage adjacent .
6 La distance de rive critique , c cr , est la distance de rive lorsque les valeurs de charge totale figurant dans le tableau peuvent être utilisées . La distance de rive minimale , c min
, est la distance de rive minimale pour laquelle des valeurs sont disponibles et une installation est permise . La distance de rive est mesurée du centre de l ' ancrage à chaque rive .
7 Les facteurs de réduction de charge sont multiplicatifs : les facteurs de réduction de charge de l ' espacement et de la distance de rive , de même que les espacements et les distances de rive de tous les ancrages / toutes les rives adjacents inférieurs à s cr
/ c cr , doivent être pris en considération . Les valeurs de charge des ancrages posés à une distance inférieure à s cr et c cr doivent être multipliées par le facteur de réduction de charge approprié en fonction de la distance de rive ( c ) et de l ' espacement ( s ) réels .
8 Les ancrages ne sont pas reconnus pour résister aux forces sismiques . Lors de l ' utilisation des combinaisons de charges de base conformément au code IBC section 1605.3.1 , ou des autres combinaisons de charges de base conformément au code IBC section 1605.3.2 , les charges admissibles figurant au tableau ne doivent pas être augmentées pour des charges causées par le vent .
9 Les charges admissibles doivent correspondre à la plus petite des valeurs ajustées de liaison figurant au tableau et à la plus petite des valeurs pour l ' acier indiquées au tableau 3 . 10 Les charges admissibles de liaison figurant au tableau doivent être ajustées en fonction des hausses de la température du matériau support , conformément à la figure 13 , le cas échéant . 11 Pour des charges combinées : ( T appliqué
/ T admissible ) + ( V appliqué
/ V admissible ) ≤ 1
0,59
0,50
12 ( 305 )
12 ( 305 )
0,86
0,93
0,54
0,36
186 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
