Guide technique du chevillage , édition 22

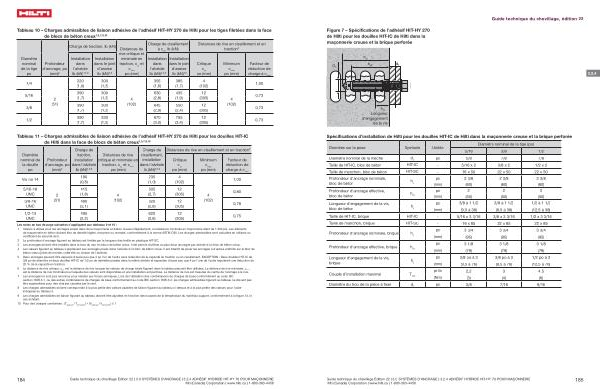

Figure 7 – Spécifications de l ' adhésif HIT-HY 270 de Hilti pour les douilles HIT-IC de Hilti dans la maçonnerie creuse et la brique perforée
3.2.4
Longueur d ’ engagement de la vis
Spécifications d ' installation de Hilti pour les douilles HIT-IC de Hilti dans la maçonnerie creuse et la brique perforée
Données sur la pose Symbole Unités
Diamètre nominal de la tige ( po ) 5 / 16 3 / 8 1 / 2
Diamètre nominal de la mèche d o po 5 / 8 7 / 8 7 / 8 Taille de HIT-IC , bloc de béton HIT-IC - 5 / 16 x 2 3 / 8 x 2 1 / 2 x 2 Taille de manchon , bloc de béton HIT-SC - 16 x 50 22 x 50 22 x 50
Profondeur d ' ancrage nominale , bloc de béton
Profondeur d ' ancrage effective , bloc de béton
Longueur d ' engagement de la vis , bloc de béton h o po 2 3 / 8 2 3 / 8 2 3 / 8 ( mm ) ( 60 ) ( 60 ) ( 60 ) h ef po 2 2 2 ( mm ) ( 50 ) ( 50 ) ( 50 ) h s po 3 / 8 à 1 1 / 2 3 / 8 à 1 1 / 2 1 / 2 à 1 1 / 2
( mm ) ( 9,5 à 38 ) ( 9,5 à 38 ) ( 12,5 à 38 ) Taille de HIT-IC , brique HIT-IC - 5 / 16 x 3 3 / 16 3 / 8 x 3 3 / 16 1 / 2 x 3 3 / 16 Taille de manchon , brique HIT-SC - 16 x 85 22 x 85 22 x 85
Profondeur d ' ancrage nominale , brique h o po 3 3 / 4 3 3 / 4 3 3 / 4 ( mm ) ( 95 ) ( 95 ) ( 95 )
Profondeur d ' ancrage effective , brique h ef po 3 1 / 8 3 1 / 8 3 1 / 8 ( mm ) ( 79 ) ( 79 ) ( 79 )
Longueur d ' engagement de la vis , brique h s po 3 / 8 po à 3 3 / 8 po à 3 1 / 2 po à 3 ( mm ) ( 9,5 à 76 ) ( 9,5 à 76 ) ( 12,5 à 76 )
Couple d ’ installation maximal T inst pi-lb 2,2 3 4.5 ( Nm ) ( 3 ) ( 4 ) ( 6 )
Diamètre du trou de la pièce à fixer d f po 3 / 8 7 / 16 9 / 16
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
185
