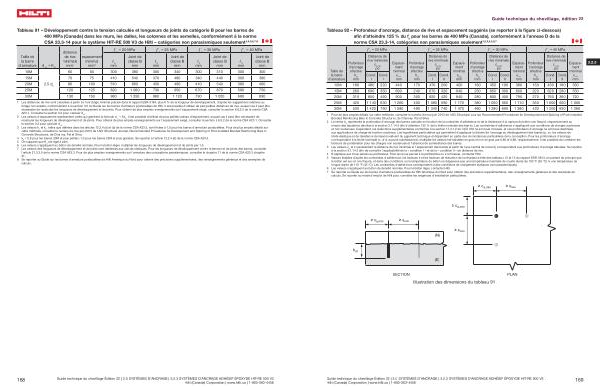

Guide technique du chevillage , édition 22
Tableau 92 – Profondeur d ' ancrage , distance de rive et espacement suggérés ( se reporter à la figure ci-dessous ) afin d ' atteindre 125 % du f y pour les barres de 400 MPa ( Canada ), conformément à l ' annexe D de la norme CSA 23.3-14 , catégories non parasismiques seulement 1 , 2 , 3 , 4 , 5 , 6 , 7
ƒ ́c = 20 MPa ƒ ́c = 25 MPa ƒ ́c = 30 MPa ƒ ́c = 40 MPa
Taille de la barre d ' armature
Profondeur d ' ancrage effective
h ef mm
Distance de rive minimale
c a , min po
Cond . I
Cond . II
Espacement minimal
s min mm
Profondeur d ' ancrage effective
h ef mm
Distance de rive minimale
c a , min po
Cond . I
Cond . II
Espacement minimal
s min mm
Profondeur d ' ancrage effective
h ef mm
Distance de rive minimale
c a , min po
Espacement minimal
s min mm
Profondeur d ' ancrage effective
h ef mm
Distance de rive minimale
c a , min po
10M 180 480 220 440 170 470 200 400 160 450 190 380 150 430 180 350 15M 260 690 350 690 240 670 320 640 230 650 300 600 220 620 280 550 20M 310 850 450 900 300 820 420 840 280 800 400 790 270 760 360 720 25M 420 1 140 630 1 260 400 1 080 590 1 170 380 1 050 560 1 110 350 1 000 500 1 000 30M 530 1 420 790 1 580 490 1 340 740 1 470 460 1 280 690 1 380 420 1 200 630 1 260
Cond . I
Cond . II
Cond . I
Cond . II
Espacement minimal
s min mm
1 Pour de plus amples détails sur cette méthode , consulter le numéro de mai-juin 2013 de l ' ACI Structural Journal , Recommended Procedures for Development and Splicing of Post-installed Bonded Reinforcing Bars in Concrete Structures , de Charney , Pal et Silva .
2 Le terme h ef représente la profondeur d ' ancrage des barres calculée en fonction de la contrainte d ' adhérence et de la résistance à la rupture du béton non fissuré , respectivement au moyen des équations décrites à la section 3.1.14.3 afin d ' atteindre 125 % de la limite nominale des barres . Les contraintes d ' adhérence s ' appliquent aux conditions de charges soutenues et non soutenues . Cependant , les réductions supplémentaires conformes à la section 17.3.1.2 de l ' ACI 318 ne sont pas incluses , et ces profondeurs d ' ancrage ne sont pas destinées aux applications de charge de traction soutenue . Les hypothèses particulières qui permettent d ' appliquer la théorie de l ' ancrage au développement des barres ( p . ex . les valeurs de limite élastique et de résistance de liaison ) relèvent du jugement technique et dépendent en partie des circonstances particulières de la conception . Pour les profondeurs d ' ancrage correspondant à la limite nominale ( c . -à-d . aucune surrésistance ), multiplier les valeurs hef tabulées en gras et non en gras par 0,80 et 0,86 , respectivement . Il est possible de combiner les facteurs de pondération pour les charges non soutenues et l ' absence de surrésistance des barres .
3 Les valeurs c a et s représentent la distance de rive minimale et l ' espacement des barres ( à partir de l ' axe central de la barre ) correspondant aux profondeurs d ' ancrage tabulées . Se reporter à la section 3.1.14.3 afin de connaître l ' applicabilité de la « condition I » et de la « condition II » de distance de rive . 4 S ' applique aux trous percés au perforateur . Pour les trous percés à la perforatrice ou à la foreuse , contacter Hilti . 5 Valeurs établies d ' après les contraintes d ' adhérence , les facteurs k et les facteurs de réduction de la résistance tirés des tableaux 12 et 13 du rapport ESR-3814 , en partant du principe que le béton est sec et non fissuré , et dans des conditions où la température du béton ne dépassera pas une température maximale de courte durée de 130 ° F ( 55 ° C ) ni une température de longue durée de 110 ° F ( 43 ° C ). Les contraintes d ' adhérence correspondent à des conditions de chargement statiques ( non parasismiques ). 6 Les valeurs s ' appliquent au béton de densité normale . Pour le béton léger , contacter Hilti . 7 Se reporter au Guide sur les barres d ' armature postscellées de Hilti Amérique du Nord pour obtenir des précisions supplémentaires , des renseignements généraux et des exemples de calculs . Se reporter au mode d ' emploi de Hilti pour connaître les exigences d ' installation particulières .
3.2.3
≥ c a , min ≥ s min
≥ c a , min
≥ c a , min ≥ s min
( N )
≥ s min h ef
SECTION ( E )
SECTION Illustration des dimensions du tableau 91
PLAN
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
169
