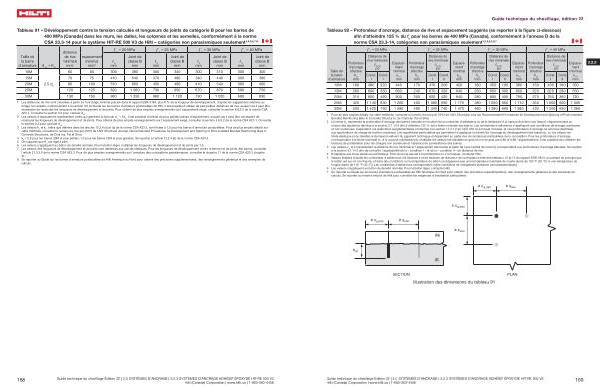

Tableau 91 – Développement contre la tension calculée et longueurs de joints de catégorie B pour les barres de 400 MPa ( Canada ) dans les murs , les dalles , les colonnes et les semelles , conformément à la norme CSA 23.3-14 pour le système HIT-RE 500 V3 de Hilti – catégories non parasismiques seulement 3 , 4 , 5 , 6 , 7 , 8
Taille de la barre d ' armature
10M d cs
+ K tr distance de rive minimale mm 1 espacement minimal mm 2 ƒ ́c = 20 MPa ƒ ́c = 25 MPa ƒ ́c = 30 MPa ƒ ́c = 40 MPa
l d mm
Joint de classe B mm l d mm
Joint de classe B mm l d mm
Joint de classe B mm l d mm
Joint de classe B mm
60 50 300 380 300 340 300 310 300 300 15M 70 75 410 540 370 480 340 440 300 380
20M |
2,5 d b
|
80 |
100 |
510 |
660 |
450 |
490 |
410 |
540 |
360 |
460 |
25M |
|
120 |
125 |
820 |
1 060 |
730 |
950 |
670 |
870 |
580 |
750 |
30M 130 150 960 1 250 860 1 120 790 1 020 680 890
1 Les distances de rive sont calculées à partir de l ' enrobage minimal précisé dans le rapport ESR-3184 , plus 6 % de la longueur de développement , d ' après les suggestions relatives au forage non assisté , conformément à la section 3.3 du Guide sur les barres d ' armature postscellées de Hilti . Il est possible d ' utiliser de plus petites distances de rive , auquel cas il peut être nécessaire de recalculer les longueurs de développement et de joints . Pour obtenir de plus amples renseignements sur l ' espacement exigé , consulter la section 6.6.5.2 de la norme CSA A23.1 . Consulter la section 3.2 pour calculer d cs
. 2 Les valeurs d ' espacement représentent celles qui génèrent la formule d cs
= 5d b
. Il est possible d ' utiliser de plus petites valeurs d ' espacement , auquel cas il peut être nécessaire de recalculer les longueurs de développement et de joints . Pour obtenir de plus amples renseignements sur l ' espacement exigé , consulter la section 6.6.5.2 de la norme CSA A23.1 . Consulter la section 3.2 pour calculer d cs
.
3 Les valeurs k 1 et k 2
, telles que définies dans les articles 12.2.4 ( a ) et ( b ) de la norme CSA A23.3 , sont fixées à 1,0 pour les barres d ' armature postscellées . Pour de plus amples détails sur cette méthode , consulter le numéro de mai-juin 2013 de l ' ACI Structural Journal , Recommended Procedures for Development and Splicing of Post-installed Bonded Reinforcing Bars in Concrete Structures , de Charney , Pal et Silva .
4 k 4
= 0,8 pour les barres 20M et plus petites ; 1,0 pour les barres 25M et plus grandes . Se reporter à l ' article 12.2.4 ( d ) de la norme CSA A23.3 . 5 On suppose que K tr est égal à zéro . 6 Les valeurs s ' appliquent au béton de densité normale . Pour le béton léger , multiplier les longueurs de développement et de joints par 1,3 . 7 Les valeurs des longueurs de développement et de joints sont destinées aux calculs statiques . Pour les longueurs de développement contre la tension et de joints des barres , consulter l ' article 21,3.3.5 de la norme CSA A23.3 . Pour de plus amples renseignements sur l ' armature des conceptions parasismiques , consulter le chapitre 21 de la norme CSA A23.3 chapitre 21 ,
8 Se reporter au Guide sur les barres d ' armature postscellées de Hilti Amérique du Nord pour obtenir des précisions supplémentaires , des renseignements généraux et des exemples de calculs .
