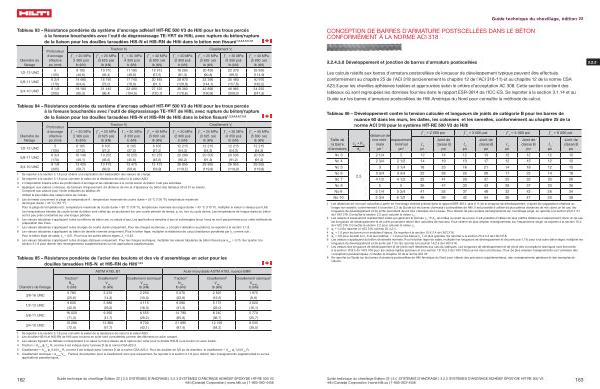

CONCEPTION DE BARRES D ' ARMATURE POSTSCELLÉES DANS LE BÉTON CONFORMÉMENT À LA NORME ACI 318
Guide technique du chevillage , édition 22
3.2.4.3.8 Développement et jonction de barres d ' armature postscellées 3.2.3
Les calculs relatifs aux barres d ' armature postscellées de longueur de développement typique peuvent être effectués conformément au chapitre 25 de l ' ACI 318 ( anciennement le chapitre 12 de l ' ACI 318-11 ) et au chapitre 12 de la norme CSA A23.3 pour les chevilles adhésives testées et approuvées selon le critère d ' acceptation AC 308 . Cette section contient des tableaux où sont regroupées les données fournies dans le rapport ESR-3814 de l ' ICC-ES . Se reporter à la section 3.1.14 et au Guide sur les barres d ' armature postscellées de Hilti Amérique du Nord pour connaître la méthode de calcul .
Tableau 86 – Développement contre la tension calculée et longueurs de joints de catégorie B pour les barres de nuance 60 dans les murs , les dalles , les colonnes et les semelles , conformément au chapitre 25 de la norme ACI 318 pour le système HIT-RE 500 V3 de Hilti
Taille de la barre d ' armature
No 3 c b
+ K tr
d b distance de rive minimale po 1 espacement minimal po 2 ƒ ́c = 2 500 psi ƒ ́c = 3 000 psi ƒ ́c = 4 000 psi ƒ ́c = 6 000 psi
l d po
Joint de classe B po l d po
Joint de classe B po l d po
Joint de classe B po
No 6 3 3 / 4 3 3 / 4 22 28 20 26 17 22 14 18 2,5
No 7 4 1 / 2 4 1 / 2 32 41 29 37 25 32 20 26
l d po
Joint de classe B po
2 1 / 4 2 12 14 12 13 12 12 12 12 No 4 2 3 / 4 2 1 / 2 14 19 13 17 12 15 12 12 No 5 3 3 1 / 4 18 23 16 21 14 18 12 15
No 8 5 5 36 47 33 43 28 37 23 30 No 9 5 1 / 4 5 3 / 4 41 53 37 48 32 42 26 34 No 10 5 3 / 4 6 1 / 2 46 59 42 54 36 47 30 38
1 Les distances de rive sont calculées à partir de l ' enrobage minimal précisé dans le rapport ESR-3814 , plus 6 % de la longueur de développement , d ' après les suggestions relatives au forage non assisté , conformément à la section 3.3 du Guide sur les barres d ' armature postscellées de Hilti . Il est possible d ' utiliser de plus petites distances de rive ; dans un tel cas , les longueurs de développement et de joints pourraient devoir être calculées de nouveau . Pour obtenir de plus amples renseignements sur l ' enrobage exigé , se reporter à la section 20,6.1.3.1 de l ' ACI 318 . Consulter la section 2.2 pour calculer la valeur c b
. 2 Les valeurs d ' espacement représentent celles qui génèrent la formule c b
= 5 d b
, arrondies au quart de pouce . Il est possible d ' utiliser de plus petites distances d ' espacement ; dans un tel cas , les longueurs de développement et de joints pourraient devoir être calculées de nouveau . Pour obtenir de plus amples renseignements sur l ' espacement exigé , se reporter à la section 25.2 de l ' ACI 318 . Consulter la section 2.2 pour calculer la valeur c b
.
3 ψ t = 1,0 Se reporter à l ' ACI 318 , section 25.4.2.4 .
4 ψ e = 1,0 pour les barres non enduites d ' époxy . Se reporter à la section 25.4.2.4 de l ' ACI 318 .
5 ψ s = 0,8 pour les barres n o
6 et plus petites ; = 1,0 pour les barres n o
7 et plus grandes . Se reporter à la section 25.4.2.4 de l ' ACI 318 . 6 Les valeurs s ' appliquent au béton de densité normale . Pour le béton léger de sable , multiplier les longueurs de développement et de joints par 1,18 ; pour tout autre béton léger , multiplier les longueurs de développement et de joints par 1,33 . Se reporter à la section 19.2.4 de l ' ACI 318 .
7 Les valeurs des longueurs de développement et de joints sont destinées aux calculs statiques . Les longueurs de développement et de joints des conceptions sismiques sont énoncées à la section 18.8.5 de l ' ACI 318 pour les cadres rigides spéciaux et à la section 18.10,2.3 de l ' ACI 318 pour les murs structuraux . Pour de plus amples renseignements sur l ' armature des conceptions parasismiques , consulter le chapitre 18 de la norme ACI 18 .
8 Se reporter au Guide sur les barres d ' armature postscellées de Hilti Amérique du Nord pour obtenir des précisions supplémentaires , des renseignements généraux et des exemples de calculs .
