Guide technique du chevillage , édition 22

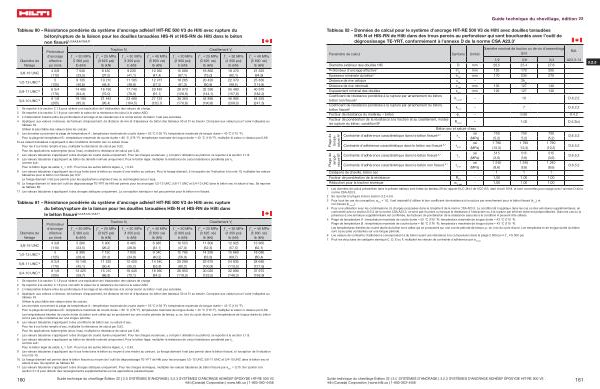

Tableau 82 – Données de calcul pour le système d ' ancrage HIT-RE 500 V3 de Hilti avec douilles taraudées HIS-N et HIS-RN de Hilti dans des trous percés au perforateur qui sont bouchardés avec l ' outil de dégrossissage TE-YRT , conformément à l ' annexe D de la norme CSA A23.3 1
Paramètre de calcul Symbole Unités
Diamètre nominal de boulon ou de vis d ' assemblage ( po )
Réf .
1 / 2 5 / 8 3 / 4 A23.3-14 Diamètre extérieur des douilles HIS D mm 20,5 25.4 27.6 Profondeur d ' ancrage effective 2 h ef mm 125 170 205
Épaisseur minimale du béton 2 h min mm 170 230 270
3.2.3
Distance de rive critique
c ac
2h ef
Distance de rive minimale
c min
mm
102
127
140
Espacement minimal des douilles
s min
mm
102
127
140
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré 3
k c , uncr
10
D . 6.2.2
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré 3
k c , cr
7
D . 6.2.2
Facteur de résistance du matériau – béton
ф c
0,65
8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 5
R conc
1,00
D . 5.3 ( c )
Plage de température A 5
Béton sec et saturé d ' eau
Contrainte d ' adhérence caractéristique dans le béton fissuré 6 , 7
τ cr
psi
( MPa )
750
( 5,2 )
750
( 5,2 )
750
( 5,2 )
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7
τ uncr
psi
( MPa )
1 790
( 12,3 )
1 790
( 12,3 )
1 790
( 12,3 )
Contrainte d ' adhérence caractéristique dans le béton fissuré 6 , 7
τ cr
psi
( MPa )
515
( 3,6 )
515
( 3,6 )
515
( 3,6 )
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7
τ uncr
psi
( MPa )
1 240
( 8,6 )
1 240
( 8,6 )
1 240
( 8,6 )
Catégorie de cheville , béton sec
-
-
1
1
1
Plage de température B 5
Facteur de pondération de la résistance R dry - 1,00 1,00 1,00
Réduction pour la traction sismique α N , seis
- 1,00 1,00 1,00
1 Les données de calcul présentées dans le présent tableau sont tirées du tableau 29 du rapport ELC-3814 de l ' ICC-ES , daté d ' avril 2018 , et sont converties pour usage avec l ' annexe D de la norme CSA A23.3 . 2 Se reporter à la figure 8 de la section 3.2.4.3.6 . 3 Pour tous les cas de conception , ψ c , N
= 1,0 , Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr ) et non fissuré ( k c , uncr
).
4 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 . La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 , ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
5 Plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
6 Les valeurs de contrainte d ' adhérence correspondent à du béton ayant une résistance à la compression dans la plage 2 500 psi ≤ ƒ ' c ≤ 8 000 psi .
7 Pour les structures de catégorie sismique C , D , E ou F , multiplier les valeurs de contrainte d ' adhérence par α N , seis .
D . 6.5.2
D . 6.5.2
D . 6.5.2
D . 6.5.2
