Product Technical Guides : CA-FR Anchor Fastening - Volume 2 Edition 21 | Page 140

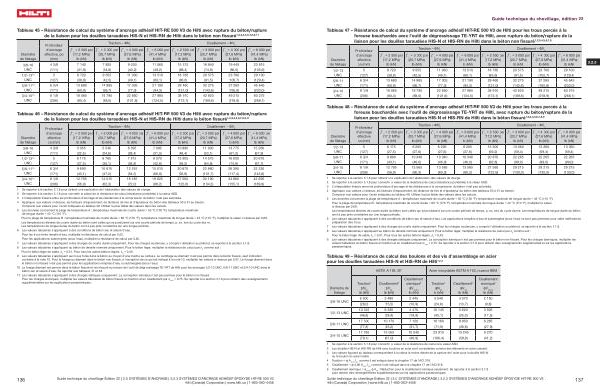

Tableau 45 – Résistance de calcul du système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec rupture du béton / rupture de la liaison pour les douilles taraudées HIS-N et HIS-RN de Hilti dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 11
Diamètre de filetage
3 / 8-16 UNC
1 / 2-13 10 UNC
5 / 8-11 10 UNC
3 / 4-10 10 UNC
Profondeur d ' ancrage effective , po ( mm ) ƒ ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) ƒ ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
ƒ ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) ƒ ́c = 6 000 psi ( 41,4 MPa ) lb ( kN ) ƒ ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
ƒ ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) ƒ ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) ƒ ́c = 6 000 psi ( 41,4 MPa ) lb ( kN )
4 3 / 8 7 140 7 820 9 030 11 060 15 375 16 840 19 445 23 815 ( 111 ) ( 31,8 ) ( 34,8 ) ( 40,2 ) ( 49,2 ) ( 68,4 ) ( 74,9 ) ( 86,5 ) ( 105,9 )
5 8 720 9 555 11 030 13 510 18 785 20 575 23 760 29 100 ( 127 ) ( 38,8 ) ( 42,5 ) ( 49,1 ) ( 60,1 ) ( 83,6 ) ( 91,5 ) ( 105,7 ) ( 129,4 ) 6 3 / 4 13 680 14 985 17 305 21 190 29 460 32 275 37 265 45 645 ( 171 ) ( 60,9 ) ( 66,7 ) ( 77,0 ) ( 94,3 ) ( 131,0 ) ( 143,6 ) ( 165,8 ) ( 203,0 ) 8 1 / 8 18 065 19 790 22 850 27 985 38 910 42 620 49 215 60 275 ( 206 ) ( 80,4 ) ( 88,0 ) ( 101,6 ) ( 124,5 ) ( 173,1 ) ( 189,6 ) ( 218,9 ) ( 268,1 )
Tableau 46 – Résistance de calcul du système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec rupture du béton / rupture de la liaison pour les douilles taraudées HIS-N et HIS-RN de Hilti dans le béton fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 11
Diamètre de filetage
3 / 8-16 UNC
1 / 2-13 10 UNC
5 / 8-11 10 UNC
3 / 4-10 10 UNC
Profondeur d ' ancrage effective po ( mm ) ƒ ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) ƒ ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
ƒ ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) ƒ ́c = 6 000 psi ( 41,4 MPa ) lb ( kN ) ƒ ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
ƒ ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) ƒ ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) ƒ ́c = 6 000 psi ( 41,4 MPa ) lb ( kN )
4 3 / 8 5 055 5 540 6 395 7 085 10 890 11 930 13 775 15 260 ( 111 ) ( 22,5 ) ( 24,6 ) ( 28,4 ) ( 31,5 ) ( 48,4 ) ( 53,1 ) ( 61,3 ) ( 67,9 )
5 6 175 6 765 7 815 9 570 13 305 14 575 16 830 20 610 ( 127 ) ( 27,5 ) ( 30,1 ) ( 34,8 ) ( 42,6 ) ( 59,2 ) ( 64,8 ) ( 74,9 ) ( 91,7 ) 6 3 / 4 9 690 10 615 12 255 15 010 20 870 22 860 26 395 32 330 ( 171 ) ( 43,1 ) ( 47,2 ) ( 54,5 ) ( 66,8 ) ( 92,8 ) ( 101,7 ) ( 117,4 ) ( 143,8 ) 8 1 / 8 12 795 14 015 16 185 19 825 27 560 30 190 34 860 42 695 ( 206 ) ( 56,9 ) ( 62,3 ) ( 72,0 ) ( 88,2 ) ( 122,6 ) ( 134,3 ) ( 155,1 ) ( 189,9 )
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul ( résistance pondérée ) à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
4 Appliquer , aux valeurs ci-dessus , les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 50 à 51 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 49 . Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ).
Pour la plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,69 .
Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec et saturé d ' eau . Pour les trous forés remplis d ' eau , multiplier la résistance de calcul par 0,52 . Pour les applications submergées ( sous l ' eau ), multiplier la résistance de calcul par 0,46 . 7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 . 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 .
9 Les valeurs tabulaires s ' appliquent aux trous forés dans le béton au moyen d ' une mèche au carbure . Le carottage au diamant n ' est pas permis dans le béton fissuré , sauf indication contraire à la note 10 . Pour le forage au diamant dans le béton non fissuré , à l ' exception de ce qui est indiqué à la note 10 , multiplier les valeurs ci-dessus par 0,57 . Le forage diamant dans le béton non fissuré n ' est pas permis pour les applications remplies d ' eau ou submergées ( sous l ' eau ).
10 Le forage diamant est permis dans le béton fissuré et non fissuré au moyen de l ' outil de dégrossissage TE-YRT de Hilti pour les ancrages 1 / 2-13 UNC , 5 / 8-11 UNC et 3 / 4-10 UNC dans le béton sec et saturé d ' eau . Se reporter aux tableaux 47 et 48 .
11 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré . Pour les charges sismiques , multiplier les valeurs tabulaires du béton fissuré en traction et en cisaillement par α seis
= 0,75 . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications parasismiques .
136
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
