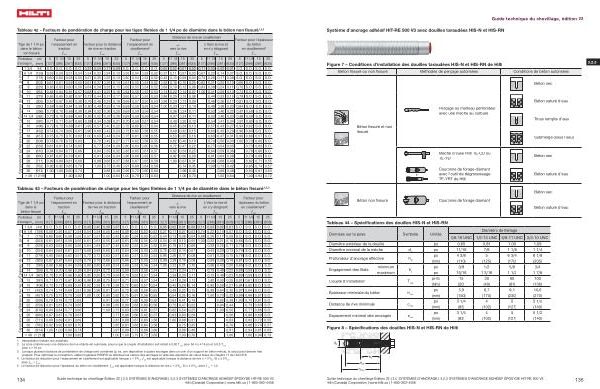

Système d ' ancrage adhésif HIT-RE 500 V3 avec douilles taraudées HIS-N et HIS-RN
Figure 7 – Conditions d ' installation des douilles taraudées HIS-N et HIS-RN de Hilti
3.2.3
Béton fissuré ou non fissuré Méthodes de perçage autorisées Conditions de béton autorisées
Béton sec
Béton saturé d ' eau
Perçage au marteau perforateur avec une mèche au carbure
Trous remplis d ' eau
Béton fissuré et non fissuré
Submergé ( sous l ' eau )
Mèche creuse Hilti TE-CD ou TE-YD
Béton sec
Couronne de forage diamant avec l ' outil de dégrossissage TE-YRT de Hilti
Béton saturé d ' eau
Béton sec
Béton non fissuré Couronne de forage diamant
Béton saturé d ' eau
Tableau 44 – Spécifications des douilles HIS-N et HIS-RN
Données sur la pose Symbole Unités
Figure 8 – Spécifications des douilles HIS-N et HIS-RN de Hilti
Diamètre de filetage 3 / 8-16 UNC 1 / 2-13 UNC 5 / 8-11 UNC 3 / 4-10 UNC
Diamètre extérieur de la douille
po
0,65
0,81
1,00
1,09
Diamètre nominal de la mèche
d o
po
11 / 16
7 / 8
1 1 / 8
1 1 / 4
Profondeur d ' ancrage effective
h ef
po
( mm )
4 3 / 8
( 110 )
5
( 125 )
6 3 / 4
( 170 )
8 1 / 8
( 205 )
Engagement des filets
minimum maximum
h s
po po
3 / 8
15 / 16
1 / 2
1 3 / 16
5 / 8
1 1 / 2
3 / 4
1 7 / 8
Couple d ' installation
T inst
pi-lb
( Nm )
15
( 20 )
30
( 40 )
60
( 81 )
100
( 136 )
Épaisseur minimale du béton
h min
po
( mm )
5,9
( 150 )
6,7
( 170 )
9,1
( 230 )
10,6
( 270 )
Distance de rive minimale
c min
po
( mm )
3 1 / 4
( 83 )
4
( 102 )
5
( 127 )
5 1 / 2
( 140 )
Espacement minimal des ancrages
s min
po
( mm )
3 1 / 4
( 83 )
4
( 102 )
5
( 127 )
5 1 / 2
( 140 )
