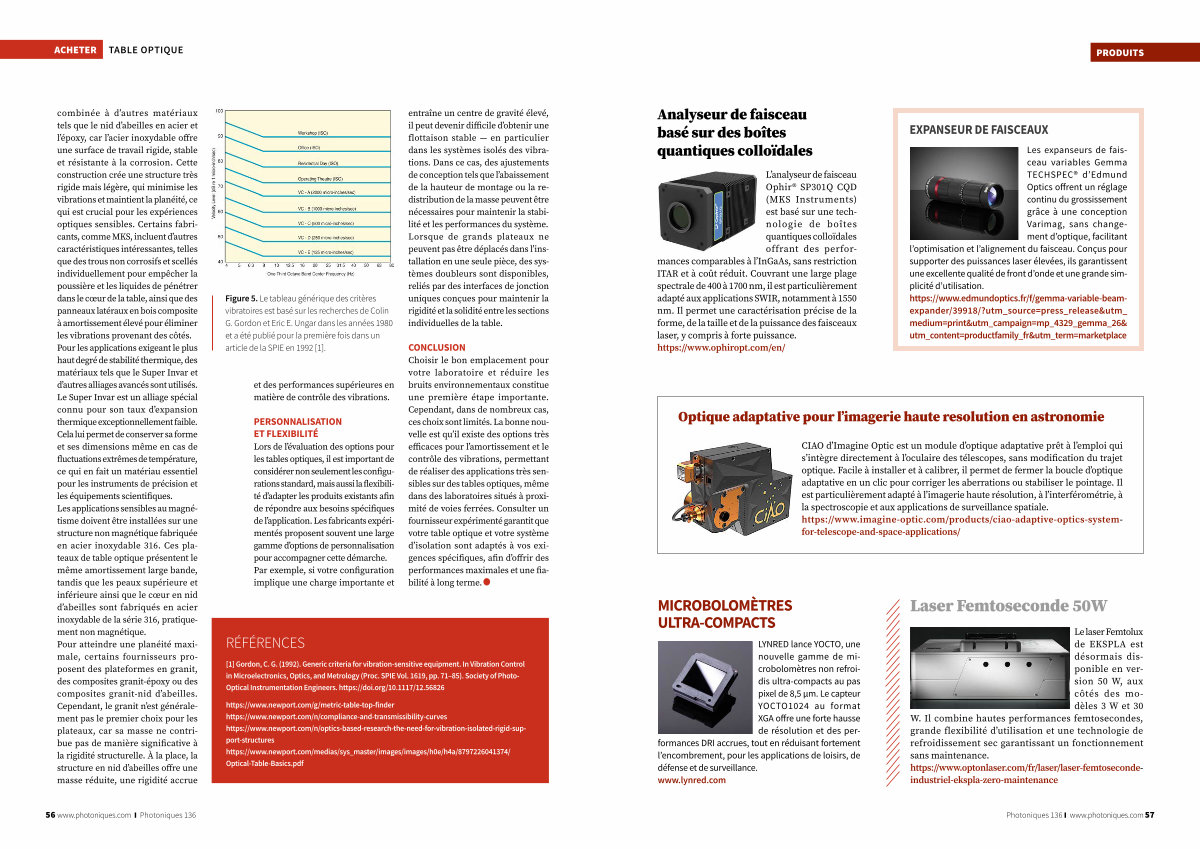

ACHETER table optique
combinée à d’ autres matériaux tels que le nid d’ abeilles en acier et l’ époxy, car l’ acier inoxydable offre une surface de travail rigide, stable et résistante à la corrosion. Cette construction crée une structure très rigide mais légère, qui minimise les vibrations et maintient la planéité, ce qui est crucial pour les expériences optiques sensibles. Certains fabricants, comme MKS, incluent d’ autres caractéristiques intéressantes, telles que des trous non corrosifs et scellés individuellement pour empêcher la poussière et les liquides de pénétrer dans le cœur de la table, ainsi que des panneaux latéraux en bois composite à amortissement élevé pour éliminer les vibrations provenant des côtés. Pour les applications exigeant le plus haut degré de stabilité thermique, des matériaux tels que le Super Invar et d’ autres alliages avancés sont utilisés. Le Super Invar est un alliage spécial connu pour son taux d’ expansion thermique exceptionnellement faible. Cela lui permet de conserver sa forme et ses dimensions même en cas de fluctuations extrêmes de température, ce qui en fait un matériau essentiel pour les instruments de précision et les équipements scientifiques. Les applications sensibles au magnétisme doivent être installées sur une structure non magnétique fabriquée en acier inoxydable 316. Ces plateaux de table optique présentent le même amortissement large bande, tandis que les peaux supérieure et inférieure ainsi que le cœur en nid d’ abeilles sont fabriqués en acier inoxydable de la série 316, pratiquement non magnétique. Pour atteindre une planéité maximale, certains fournisseurs proposent des plateformes en granit, des composites granit-époxy ou des composites granit-nid d’ abeilles. Cependant, le granit n’ est généralement pas le premier choix pour les plateaux, car sa masse ne contribue pas de manière significative à la rigidité structurelle. À la place, la structure en nid d’ abeilles offre une masse réduite, une rigidité accrue
Figure 5. Le tableau générique des critères vibratoires est basé sur les recherches de Colin G. Gordon et Eric E. Ungar dans les années 1980 et a été publié pour la première fois dans un article de la SPIE en 1992 [ 1 ].
et des performances supérieures en matière de contrôle des vibrations.
PERSONNALISATION ET FLEXIBILITÉ Lors de l’ évaluation des options pour les tables optiques, il est important de considérer non seulement les configurations standard, mais aussi la flexibilité d’ adapter les produits existants afin de répondre aux besoins spécifiques de l’ application. Les fabricants expérimentés proposent souvent une large gamme d’ options de personnalisation pour accompagner cette démarche. Par exemple, si votre configuration implique une charge importante et
RÉFÉRENCES entraîne un centre de gravité élevé, il peut devenir difficile d’ obtenir une flottaison stable— en particulier dans les systèmes isolés des vibrations. Dans ce cas, des ajustements de conception tels que l’ abaissement de la hauteur de montage ou la redistribution de la masse peuvent être nécessaires pour maintenir la stabilité et les performances du système. Lorsque de grands plateaux ne peuvent pas être déplacés dans l’ installation en une seule pièce, des systèmes doubleurs sont disponibles, reliés par des interfaces de jonction uniques conçues pour maintenir la rigidité et la solidité entre les sections individuelles de la table.
CONCLUSION Choisir le bon emplacement pour votre laboratoire et réduire les bruits environnementaux constitue une première étape importante. Cependant, dans de nombreux cas, ces choix sont limités. La bonne nouvelle est qu’ il existe des options très efficaces pour l’ amortissement et le contrôle des vibrations, permettant de réaliser des applications très sensibles sur des tables optiques, même dans des laboratoires situés à proximité de voies ferrées. Consulter un fournisseur expérimenté garantit que votre table optique et votre système d’ isolation sont adaptés à vos exigences spécifiques, afin d’ offrir des performances maximales et une fiabilité à long terme.
[ 1 ] Gordon, C. G.( 1992). Generic criteria for vibration-sensitive equipment. In Vibration Control in Microelectronics, Optics, and Metrology( Proc. SPIE Vol. 1619, pp. 71 – 85). Society of Photo- Optical Instrumentation Engineers. https:// doi. org / 10.1117 / 12.56826
https:// www. newport. com / g / metric-table-top-finder https:// www. newport. com / n / compliance-and-transmissibility-curves https:// www. newport. com / n / optics-based-research-the-need-for-vibration-isolated-rigid-support-structures https:// www. newport. com / medias / sys _ master / images / images / h0e / h4a / 8797226041374 / Optical-Table-Basics. pdf
