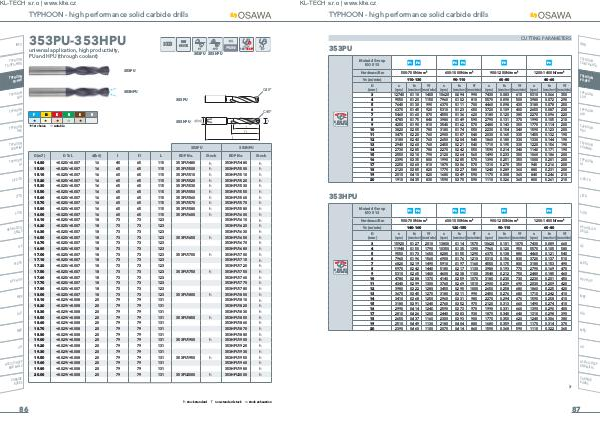

TYPHOON- high performance solid carbide drills

CUTTING PARAMETERS

353PU

INFO

Material Group ISO 513

P1 P2 P3 P4 P5 P6

TYPHOON

TA-HTA-4HTA

Ø RUN OUT < 0.02mm

Hardness / Rm 500-700 N / mm ² 600-1000 N / mm ² 900-1200 N / mm ² 1200-1400 N / mm ² Vc( m / min) 110-130 90-110 60-80 40-60

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	12740	0.110	1400	10620	0.094	990	7430	0.083	610	5310	0.066	350
4	9550	0.120	1150	7960	0.102	810	5570	0.090	500	3980	0.072	290
5	7640	0.130	990	6370	0.111	700	4460	0.098	430	3180	0.078	250
6	6370	0.145	920	5310	0.123	650	3720	0.109	400	2650	0.087	230
7	5460	0.160	870	4550	0.136	620	3180	0.120	380	2270	0.096	220
8	4780	0.175	840	3980	0.149	590	2790	0.131	370	1990	0.105	210
9	4250	0.190	810	3540	0.162	570	2480	0.143	350	1770	0.114	200
10	3820	0.205	780	3180	0.174	550	2230	0.154	340	1590	0.123	200
11	3470	0.220	760	2900	0.187	540	2030	0.165	330	1450	0.132	190
12	3180	0.240	760	2650	0.204	540	1860	0.180	330	1330	0.144	190
13	2940	0.260	760	2450	0.221	540	1710	0.195	330	1220	0.156	190
14	2730	0.285	780	2270	0.242	550	1590	0.214	340	1140	0.171	190
15	2550	0.310	790	2120	0.264	560	1490	0.233	350	1060	0.186	200
16	2390	0.335	800	1990	0.285	570	1390	0.251	350	1000	0.201	200
17	2250	0.360	810	1870	0.306	570	1310	0.270	350	940	0.216	200
18	2120	0.385	820	1770	0.327	580	1240	0.289	360	880	0.231	200
19	2010	0.410	820	1680	0.349	590	1170	0.308	360	840	0.246	210
20	1910	0.435	830	1590	0.370	590	1110	0.326	360	800	0.261	210

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON SUH MINI

TYPHOON HL

C-SD-TA

353HPU

LFTA

Material Group ISO 513

P1 P2 P3 P4 P5 P6

SUTA

Hardness / Rm 500-700 N / mm ² 600-1000 N / mm ² 900-1200 N / mm ² 1200-1400 N / mm ²

Ø RUN OUT < 0.02mm

Vc( m / min) 140-160 120-150 90-110 60-80

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	15920	0.127	2010	13800	0.114	1570	10620	0.101	1070	7430	0.089	660
4	11940	0.150	1790	10350	0.135	1390	7960	0.120	950	5570	0.105	580
5	9550	0.173	1650	8280	0.155	1290	6370	0.138	880	4460	0.121	540
6	7960	0.196	1560	6900	0.176	1210	5310	0.156	830	3720	0.137	510
7	6820	0.219	1490	5910	0.197	1160	4550	0.175	800	3180	0.153	490
8	5970	0.242	1440	5180	0.217	1130	3980	0.193	770	2790	0.169	470
9	5310	0.265	1400	4600	0.238	1100	3540	0.212	750	2480	0.185	460
10	4780	0.288	1370	4140	0.259	1070	3180	0.230	730	2230	0.201	450
11	4340	0.299	1300	3760	0.269	1010	2900	0.239	690	2030	0.209	420
12	3980	0.322	1280	3450	0.290	1000	2650	0.258	680	1860	0.225	420
13	3670	0.345	1270	3180	0.311	990	2450	0.276	680	1710	0.242	410
14	3410	0.368	1250	2960	0.331	980	2270	0.294	670	1590	0.258	410
15	3180	0.391	1240	2760	0.352	970	2120	0.313	660	1490	0.274	410
16	2990	0.414	1240	2590	0.373	970	1990	0.331	660	1390	0.290	400
17	2810	0.426	1200	2440	0.383	930	1870	0.340	640	1310	0.298	390
18	2650	0.437	1160	2300	0.393	900	1770	0.350	620	1240	0.306	380
19	2510	0.449	1130	2180	0.404	880	1680	0.359	600	1170	0.314	370
20	2390	0.460	1100	2070	0.414	860	1590	0.368	590	1110	0.322	360
