TYPHOON- high performance solid carbide drills

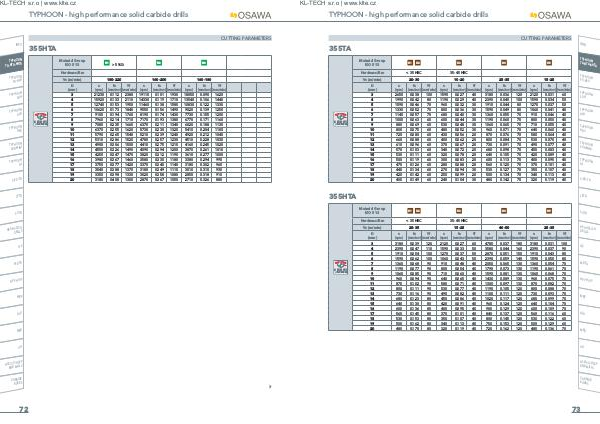

CUTTING PARAMETERS

355TA

INFO

Material Group ISO 513

S1 S2 S3 S4 S5

TYPHOON

TA-HTA-4HTA

Ø RUN OUT < 0.02mm

Hardness / Rm < 35 HRC 35-45 HRC Vc( m / min) 20-30 10-20 25-35 15-25

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	2650	0.038	100	1590	0.027	40	3180	0.036	120	2120	0.031	60
4	1990	0.042	80	1190	0.029	40	2390	0.040	100	1590	0.034	50
5	1590	0.046	70	960	0.032	30	1910	0.044	80	1270	0.037	50
6	1330	0.052	70	800	0.036	30	1590	0.049	80	1060	0.041	40
7	1140	0.057	70	680	0.040	30	1360	0.055	70	910	0.046	40
8	1000	0.063	60	600	0.044	30	1190	0.060	70	800	0.050	40
9	880	0.069	60	530	0.048	30	1060	0.065	70	710	0.055	40
10	800	0.075	60	480	0.052	30	960	0.071	70	640	0.060	40
11	720	0.080	60	430	0.056	20	870	0.076	70	580	0.064	40
12	660	0.088	60	400	0.062	20	800	0.084	70	530	0.070	40
13	610	0.096	60	370	0.067	20	730	0.091	70	490	0.077	40
14	570	0.103	60	340	0.072	20	680	0.098	70	450	0.083	40
15	530	0.111	60	320	0.078	20	640	0.105	70	420	0.089	40
16	500	0.119	60	300	0.083	20	600	0.113	70	400	0.095	40
17	470	0.126	60	280	0.088	20	560	0.120	70	370	0.101	40
18	440	0.134	60	270	0.094	30	530	0.127	70	350	0.107	40
19	420	0.142	60	250	0.099	20	500	0.134	70	340	0.113	40
20	400	0.149	60	240	0.104	30	480	0.142	70	320	0.119	40

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON SUH MINI

TYPHOON HL

C-SD-TA

355HTA

LFTA

Material Group ISO 513

S1 S2 S3 S4 S5

SUTA

Hardness / Rm < 35 HRC 35-45 HRC

Ø RUN OUT < 0.02mm

Vc( m / min) 25-35 15-25 40-50 25-35

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	3180	0.039	120	2120	0.027	60	4780	0.037	180	3180	0.031	100
4	2390	0.047	110	1590	0.033	50	3580	0.044	160	2390	0.037	90
5	1910	0.054	100	1270	0.037	50	2870	0.051	150	1910	0.043	80
6	1590	0.062	100	1060	0.043	50	2390	0.059	140	1590	0.050	80
7	1360	0.068	90	910	0.048	40	2050	0.065	130	1360	0.054	70
8	1190	0.077	90	800	0.054	40	1790	0.073	130	1190	0.061	70
9	1060	0.085	90	710	0.060	40	1590	0.081	130	1060	0.068	70
10	960	0.094	90	640	0.065	40	1430	0.089	130	960	0.075	70
11	870	0.102	90	580	0.071	40	1300	0.097	130	870	0.082	70
12	800	0.111	90	530	0.077	40	1190	0.105	120	800	0.088	70
13	730	0.116	90	490	0.082	40	1100	0.111	120	730	0.093	70
14	680	0.123	80	450	0.086	40	1020	0.117	120	680	0.099	70
15	640	0.130	80	420	0.091	40	960	0.124	120	640	0.104	70
16	600	0.136	80	400	0.095	40	900	0.129	120	600	0.109	70
17	560	0.145	80	370	0.101	40	840	0.137	120	560	0.116	60
18	530	0.153	80	350	0.107	40	800	0.145	120	530	0.122	60
19	500	0.162	80	340	0.113	40	750	0.153	120	500	0.129	60
20	480	0.170	80	320	0.119	40	720	0.162	120	480	0.136	70
